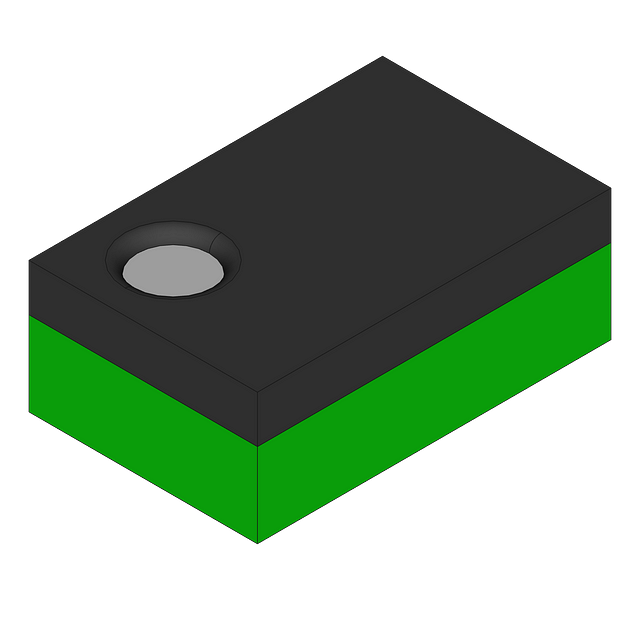

图片仅供参考
详细数据请看参考数据手册
- 型号： ADP220ACBZ-2525R7
- 制造商： Analog
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供ADP220ACBZ-2525R7由Analog设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 ADP220ACBZ-2525R7价格参考。AnalogADP220ACBZ-2525R7封装/规格：未分类， 暂无。您可以下载ADP220ACBZ-2525R7参考资料、Datasheet数据手册功能说明书，资料中有ADP220ACBZ-2525R7 详细功能的应用电路图电压和使用方法及教程。
ADP220ACBZ-2525R7 是 Analog Devices Inc.（ADI）推出的双通道低压差（LDO）线性稳压器，集成两个独立输出：固定2.5V（主路）和可调输出（通过外部分压电阻设定，典型应用中常设为2.5V，故型号后缀含“2525”）。其典型应用场景包括： 1. 便携式与电池供电设备：如智能穿戴、医疗传感器、手持仪表等，得益于低静态电流（典型35μA/通道）、高PSRR（70dB@1kHz）及宽输入电压范围（2.3V–5.5V），可有效抑制电池电压波动和噪声。 2. 精密模拟电路供电：为ADC、DAC、运算放大器、基准电压源等提供超低噪声（45μVrms）、高电源抑制比的洁净电源，保障信号链精度与动态性能。 3. 多电源轨系统：双路输出支持为模拟核心（2.5V）与数字接口（如I²C电平转换所需2.5V）同步供电，简化电源设计，节省PCB空间。 4. 空间受限应用：采用超小尺寸6引脚WLCSP封装（1.2mm × 0.8mm），适用于紧凑型物联网节点、微型模块及可穿戴终端。 该器件不适用于大电流或高效率要求场景（最大输出电流仅300mA/通道，且为线性稳压，无开关效率优势），但凭借低噪声、低功耗与高集成度，在对电源质量敏感的中低功耗精密电子系统中具有典型应用价值。
| 参数 | 数值 |
| 产品目录 | 集成电路 (IC) |
| 描述 | IC REG LDO 2.5V 0.2A 6WLCSP |
| 产品分类 | PMIC - 稳压器 - 线性 |
| 品牌 | Analog Devices Inc |
| 数据手册 | |
| 产品图片 |
|
| 产品型号 | ADP220ACBZ-2525R7 |
| PCN封装 | |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 供应商器件封装 | 6-WLCSP（1.45x0.95） |
| 其它名称 | ADP220ACBZ-2525R7DKR |
| 包装 | Digi-Reel® |
| 安装类型 | 表面贴装 |
| 封装/外壳 | 6-WFBGA，WLCSP |
| 工作温度 | -40°C ~ 125°C |
| 标准包装 | 1 |
| 电压-跌落（典型值） | - |
| 电压-输入 | 2.5 V ~ 5.5 V |
| 电压-输出 | 2.5V |
| 电流-输出 | 200mA |
| 电流-限制（最小值） | 240mA |
| 稳压器拓扑 | 正，固定式 |
| 稳压器数 | 2 |
| 视频文件 | http://www.digikey.cn/classic/video.aspx?PlayerID=1364138032001&width=640&height=505&videoID=2245193149001 |
