Datasheet下载- 型号： AD8392AAREZ-R7
- 制造商： Analog
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供AD8392AAREZ-R7由Analog设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 AD8392AAREZ-R7价格参考。AnalogAD8392AAREZ-R7封装/规格：未分类， 暂无。您可以下载AD8392AAREZ-R7参考资料、Datasheet数据手册功能说明书，资料中有AD8392AAREZ-R7 详细功能的应用电路图电压和使用方法及教程。
AD8392AAREZ-R7 是 Analog Devices Inc.（ADI）推出的高性能、低功耗、双通道宽带电压反馈型运算放大器（虽常被归类在“接口—驱动器/收发器”相关选型表中，但严格而言属于高速驱动放大器，非传统数字收发器），主要面向高动态范围、高保真模拟信号链应用。其典型应用场景包括： - 通信基础设施：用作基站收发信机（BTS）中中频（IF）或基带信号的可编程增益放大器（PGA）后级驱动器，驱动高速ADC（如12–16位、100+ MSPS）输入，提供低失真、高摆率（450 V/μs）和优异的SFDR（>80 dBc @ 10 MHz）。 - 仪器仪表与自动测试设备（ATE）：在精密波形发生器、任意波形发生器（AWG）或高速数据采集系统中，作为输出缓冲/驱动级，驱动50 Ω传输线或ADC输入，支持宽带宽（小信号带宽达200 MHz）、低噪声（2.1 nV/√Hz）和快速建立时间。 - 医疗成像：用于超声波前端接收通道的可变增益放大器（VGA）输出缓冲，或CT/MRI信号链中的高速模拟信号调理与驱动。 - 工业与雷达系统：适用于脉冲激光测距、LIDAR接收链路及宽带雷达模拟前端，提供高线性度与稳定驱动能力。 需注意：该器件为模拟电流/电压驱动器，不处理数字协议（如RS-485、CAN等），故不适用于传统接口收发器场景；其“-R7”表示卷带包装，“AREZ”为SOIC-16封装。设计时需关注电源（±5 V或单5 V）、PCB布局及负载匹配，以保障高频性能。
| 参数 | 数值 |
| 3dB带宽 | 37 MHz |
| 产品目录 | 集成电路 (IC)半导体 |
| 描述 | IC LINE DRVR ADSL/ADSL 28-TSSOP特殊用途放大器 Lo Pwr Hi Outpt Crnt Quad Dual-CH |
| 产品分类 | 接口 - 驱动器，接收器，收发器集成电路 - IC |
| 品牌 | Analog Devices |
| 产品手册 | |

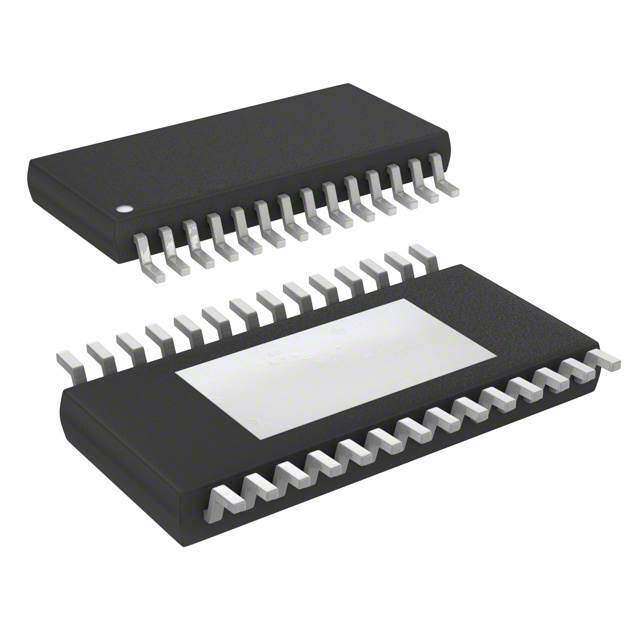

| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 放大器 IC,特殊用途放大器,Analog Devices AD8392AAREZ-R7* |
| 数据手册 | |
| 产品型号 | AD8392AAREZ-R7 |
| 产品种类 | 特殊用途放大器 |
| 共模抑制比—最小值 | 63 dB |
| 其它名称 | AD8392AAREZ-R7DKR |
| 双重电源电压 | +/- 9 V |
| 商标 | Analog Devices |
| 安装风格 | SMD/SMT |
| 封装 | Reel |
| 封装/箱体 | TSSOP-28 |
| 工作电源电压 | 12 V, 15 V, 18 V |
| 工厂包装数量 | 1000 |
| 最大双重电源电压 | +/- 12 V |
| 最大工作温度 | + 85 C |
| 最小双重电源电压 | +/- 5 V |
| 最小工作温度 | - 40 C |
| 标准包装 | 1 |
| 电源电压-最大 | 24 V |
| 电源电压-最小 | 10 V |
| 类型 | Driver |
| 系列 | AD8392A |
| 转换速度 | 515 V/us |
| 输出类型 | Differential |
| 通道数量 | 4 Channel |
