Datasheet下载- 型号： AD745KR-16-REEL
- 制造商： Analog
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供AD745KR-16-REEL由Analog设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 AD745KR-16-REEL价格参考。AnalogAD745KR-16-REEL封装/规格：未分类， 暂无。您可以下载AD745KR-16-REEL参考资料、Datasheet数据手册功能说明书，资料中有AD745KR-16-REEL 详细功能的应用电路图电压和使用方法及教程。
AD745KR-16-REEL是Analog Devices Inc.（ADI）推出的高性能JFET输入运算放大器，采用16引脚SOIC封装（“-REEL”表示卷带包装），具有低噪声（典型值4.5 nV/√Hz）、低输入偏置电流（≤25 fA）、高输入阻抗（>10¹² Ω）、宽增益带宽积（20 MHz）及优异的直流精度（输入失调电压≤1.5 mV，温漂≤5 µV/°C）。 其典型应用场景包括： • 精密仪器仪表：如高分辨率数据采集系统、数字万用表（DMM）、校准源及传感器信号调理前端，适用于微弱电压/电流信号的低噪声、高共模抑制放大； • 光电与高阻抗传感器接口：如光电二极管跨阻放大（TIA）、pH电极、压电传感器或生物电极等输出阻抗极高（MΩ至TΩ级）的传感器，得益于其超低输入偏置电流和高输入阻抗，可最大限度减少信号衰减与误差； • 医疗电子设备：如ECG/EEG前置放大器，满足低频、低噪声、高CMRR（>100 dB）要求； • 测试测量设备：用于自动测试设备（ATE）中的精密基准缓冲、滤波器有源单元及高速模拟信号链中的增益/驱动级（在DC至数百kHz频段兼顾精度与速度）。 注：该器件为单通道、±4.5 V至±18 V宽电源供电，不适用于轨到轨输入/输出场景，设计时需注意JFET输入对静电敏感，应加强ESD防护。
| 参数 | 数值 |
| -3db带宽 | 20MHz |
| 产品目录 | 集成电路 (IC) |
| 描述 | IC OPAMP JFET 20MHZ 16SOIC |
| 产品分类 | Linear - Amplifiers - Instrumentation, OP Amps, Buffer Amps |
| 品牌 | Analog Devices Inc |
| 数据手册 | |

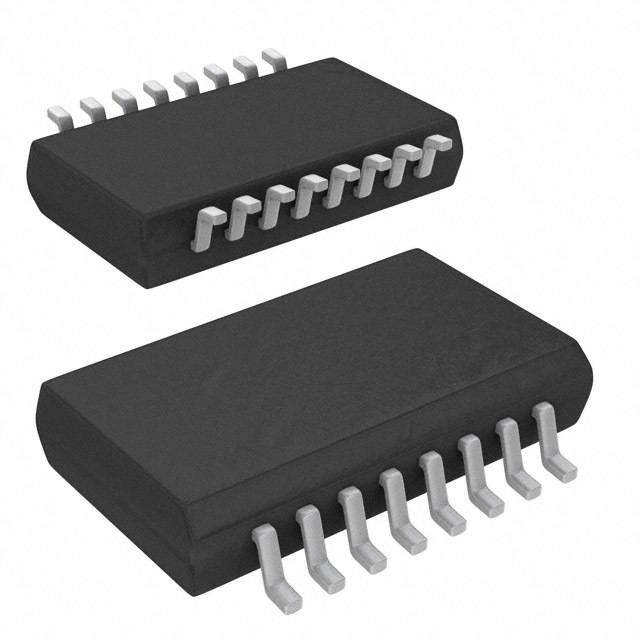

| 产品图片 |
|
| 产品型号 | AD745KR-16-REEL |
| PCN过时产品 | |
| rohs | 不符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 产品培训模块 | http://www.digikey.cn/PTM/IndividualPTM.page?site=cn&lang=zhs&ptm=30008http://www.digikey.cn/PTM/IndividualPTM.page?site=cn&lang=zhs&ptm=26202 |
| 供应商器件封装 | 16-SOIC W |
| 包装 | 带卷 （TR） |
| 压摆率 | 12.5 V/µs |
| 增益带宽积 | 20MHz |
| 安装类型 | 表面贴装 |
| 封装/外壳 | 16-SOIC（0.295"，7.50mm 宽） |
| 工作温度 | 0°C ~ 70°C |
| 放大器类型 | J-FET |
| 标准包装 | 1,000 |
| 电压-电源，单/双 (±) | 9.6 V ~ 36 V， ±4.8 V ~ 18 V |
| 电压-输入失调 | 100µV |
| 电流-电源 | 8mA |
| 电流-输入偏置 | 150pA |
| 电流-输出/通道 | 40mA |
| 电路数 | 1 |
| 视频文件 | http://www.digikey.cn/classic/video.aspx?PlayerID=1364138032001&width=640&height=505&videoID=2245193153001http://www.digikey.cn/classic/video.aspx?PlayerID=1364138032001&width=640&height=505&videoID=2245193159001 |
| 输出类型 | - |
