Datasheet下载- 型号： AD5620ARJZ-2REEL7
- 制造商： Analog
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供AD5620ARJZ-2REEL7由Analog设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 AD5620ARJZ-2REEL7价格参考。AnalogAD5620ARJZ-2REEL7封装/规格：未分类， 暂无。您可以下载AD5620ARJZ-2REEL7参考资料、Datasheet数据手册功能说明书，资料中有AD5620ARJZ-2REEL7 详细功能的应用电路图电压和使用方法及教程。
AD5620ARJZ-2REEL7是Analog Devices Inc.（ADI）推出的12位、单通道、轨到轨输出的nanoDAC®数模转换器，采用SOT-23-8封装，内置2.5 V基准电压源，支持2.7 V至5.5 V单电源供电。其典型应用场景包括： - 便携式仪器与手持设备：低功耗（待机电流仅20 nA）、小尺寸封装及无需外部基准的特点，适用于电池供电的现场校准仪、数据记录仪和手持式传感器调理模块。 - 工业过程控制：提供精密电压输出（INL ±1 LSB，DNL ±0.5 LSB），可用于PLC模拟量输出模块、阀门定位器、变送器零点/增益校准等对稳定性与温漂（±3 ppm/°C基准温漂）要求较高的场合。 - 光学与通信模块：用于激光二极管偏置电流控制、光模块中的APC（自动功率控制）环路或可调衰减器（VOA）的参考电压设定，得益于其快速建立时间（4 µs）和低毛刺脉冲（0.1 nV·s）。 - 医疗电子：在便携式监护设备（如血糖仪、血压计）中用于生成精确的参考电平或驱动传感器激励信号，满足低噪声、高可靠性和小体积需求。 - 消费类与通用嵌入式系统：作为MCU外挂DAC，为音频辅助电路、LED亮度调节、电机微调等提供低成本、易集成的模拟输出方案。 该器件不带SPI接口（仅3线串行接口，兼容SPI时序但无标准CS功能），需注意驱动时序；REEL7后缀表示卷带包装，适用于自动化贴片生产。
| 参数 | 数值 |
| 产品目录 | 集成电路 (IC) |
| 描述 | IC DAC 12BIT SPI/SRL SOT23-8 |
| 产品分类 | 数据采集 - 数模转换器 |
| 品牌 | Analog Devices Inc |
| 数据手册 | |

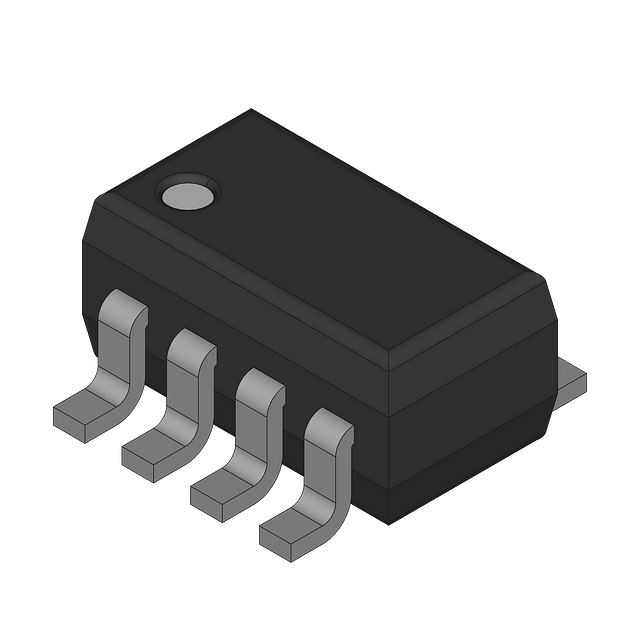

| 产品图片 |
|
| 产品型号 | AD5620ARJZ-2REEL7 |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | nanoDAC™ |
| 产品培训模块 | http://www.digikey.cn/PTM/IndividualPTM.page?site=cn&lang=zhs&ptm=19145http://www.digikey.cn/PTM/IndividualPTM.page?site=cn&lang=zhs&ptm=18614http://www.digikey.cn/PTM/IndividualPTM.page?site=cn&lang=zhs&ptm=26125http://www.digikey.cn/PTM/IndividualPTM.page?site=cn&lang=zhs&ptm=26140http://www.digikey.cn/PTM/IndividualPTM.page?site=cn&lang=zhs&ptm=26150http://www.digikey.cn/PTM/IndividualPTM.page?site=cn&lang=zhs&ptm=26147 |
| 位数 | 12 |
| 供应商器件封装 | SOT-23-8 |
| 其它名称 | AD5620ARJZ-2REEL7DKR |
| 包装 | Digi-Reel® |
| 安装类型 | 表面贴装 |
| 封装/外壳 | SOT-23-8 |
| 工作温度 | -40°C ~ 105°C |
| 建立时间 | 8µs |
| 数据接口 | DSP，MICROWIRE™，QSPI™，串行，SPI™ |
| 标准包装 | 1 |
| 电压源 | 单电源 |
| 设计资源 | |
| 转换器数 | 1 |
| 输出数和类型 | 1 电压，单极 |
| 采样率（每秒） | - |
