Datasheet下载- 型号： AD260AND-4
- 制造商： Analog
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供AD260AND-4由Analog设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 AD260AND-4价格参考。AnalogAD260AND-4封装/规格：未分类， 暂无。您可以下载AD260AND-4参考资料、Datasheet数据手册功能说明书，资料中有AD260AND-4 详细功能的应用电路图电压和使用方法及教程。
AD260AND-4 是 Analog Devices Inc.（ADI）推出的一款高性能数字隔离器，属于 iCoupler® 系列，采用芯片级变压器隔离技术。其典型应用场景包括： 1. 工业自动化与控制系统：用于PLC、DCS、I/O模块中，隔离微控制器与现场总线（如RS-485、CAN）或高噪声执行器（如变频器、继电器驱动电路），保障信号完整性与系统安全。 2. 电机驱动与逆变器：在变频驱动（VFD）和伺服系统中，隔离栅极驱动信号（如驱动IGBT/SiC MOSFET的PWM信号），实现控制侧（低压）与功率侧（高压）之间的可靠电气隔离（符合IEC 61800-5-1等标准）。 3. 电源管理：用于隔离式DC-DC转换器的反馈环路（如数字电源管理IC与次级侧电压/电流采样电路之间），提升动态响应与抗噪能力。 4. 医疗电子设备：满足医用电气设备（如监护仪、成像设备）对患者漏电流和隔离耐压（AD260AND-4支持5 kVRMS隔离耐压）的严苛要求，确保患者安全。 5. 新能源系统：应用于光伏逆变器、储能BMS中，隔离MCU与高压电池组通信或传感器接口，兼顾功能安全（支持CMTI >100 kV/μs）与长期可靠性。 注：AD260AND-4为4通道、默认低电平输出、数据速率高达150 Mbps的增强型隔离器，具备高共模瞬态抗扰度（CMTI）、低传播延迟（<15 ns）及AEC-Q100车规级选项（部分版本），适用于高可靠性、高噪声、高隔离等级要求场景。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 隔离器 |
| ChannelType | 单向 |
| 描述 | IC DGTL ISO 5CH TRI-STATE 22DIP |
| 产品分类 | 数字隔离器 |
| IsolatedPower | 是 |
| 品牌 | Analog Devices Inc |
| 数据手册 | |

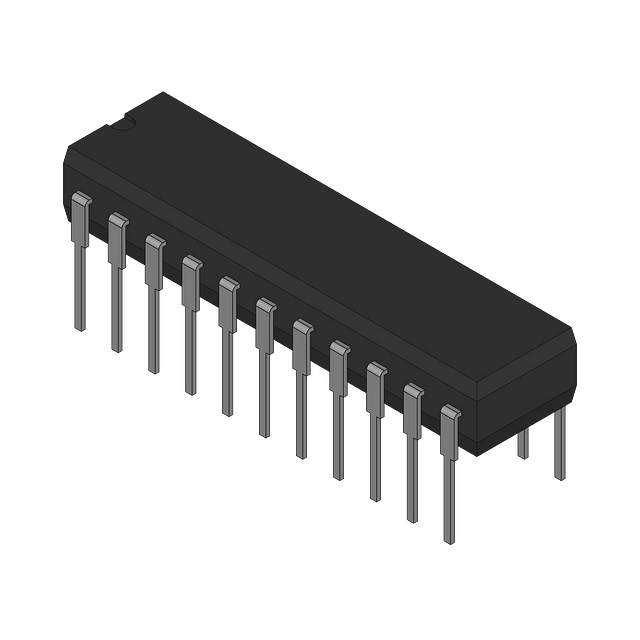

| 产品图片 |
|
| 产品型号 | AD260AND-4 |
| PCN设计/规格 | |
| PCN过时产品 | |
| PulseWidthDistortion(Max) | 25ns （最小） |
| rohs | 不符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | IsoLogic™ |
| 上升/下降时间（典型值） | - |
| 传播延迟tpLH/tpHL（最大值） | 25ns， 25ns |
| 供应商器件封装 | 22-PDIP |
| 共模瞬态抗扰度（最小值） | 10kV/µs |
| 包装 | 管件 |
| 封装/外壳 | 22-DIP 模块 |
| 工作温度 | -25°C ~ 85°C |
| 技术 | 磁耦合 |
| 数据速率 | 40MBd |
| 标准包装 | 1 |
| 电压-电源 | 4 V ~ 5.75 V |
| 电压-隔离 | 1750Vrms |
| 类型 | 通用 |
| 脉宽失真（最大） | 25ns （最小） |
| 输入-输入侧1/输入侧2 | 4/1 |
| 通道数 | 5 |
| 通道类型 | 单向 |
| 隔离式电源 | 是 |
