Datasheet下载- 型号： ACS754SCB-130-PSF
- 制造商： Allegro
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供ACS754SCB-130-PSF由Allegro设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 ACS754SCB-130-PSF价格参考。AllegroACS754SCB-130-PSF封装/规格：未分类， 暂无。您可以下载ACS754SCB-130-PSF参考资料、Datasheet数据手册功能说明书，资料中有ACS754SCB-130-PSF 详细功能的应用电路图电压和使用方法及教程。
ACS754SCB-130-PSF 是 Allegro MicroSystems 推出的一款基于霍尔效应的集成式电流传感器，额定测量范围为 ±130A（峰值），采用CB封装（带外露散热焊盘的SOIC-8宽体封装），具有低功耗、高隔离性（无需额外隔离器件）、快速响应（典型响应时间<5 µs）和内置过流保护等特点。 其典型应用场景包括： - 工业电机驱动与变频器：用于实时监测三相逆变器桥臂电流或母线电流，实现精确的FOC（磁场定向控制）和过流保护； - 不间断电源（UPS）与储能系统（ESS）：检测充放电回路中的大电流，保障电池管理与系统安全； - 电动工具与轻型电动车（如滑板车、高尔夫球车）控制器：在紧凑空间内实现高精度、高可靠性的直流/交流电流反馈； - 开关电源（如服务器PSU、通信电源）的初级侧或次级侧电流监测：支持恒流限流、短路保护及能效优化； - 可再生能源设备：如光伏汇流箱、储能逆变器中的直流侧电流采样，满足IEC 62109等安规对爬电距离与电气隔离的要求（该器件通过UL/EN/IEC 60747-17认证，隔离耐压达3.75 kVRMS）。 该器件输出模拟电压信号（VOUT = VCC/2 ± 20 mV/A × IP），兼容主流MCU ADC接口，无需外部放大或隔离，显著简化PCB设计并提升系统可靠性。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 传感器，变送器 |
| 描述 | SENSOR CURRENT 130A 5V BI 5-CB |
| 产品分类 | 电流变送器 |
| 品牌 | Allegro MicroSystems, LLC |
| 数据手册 | |

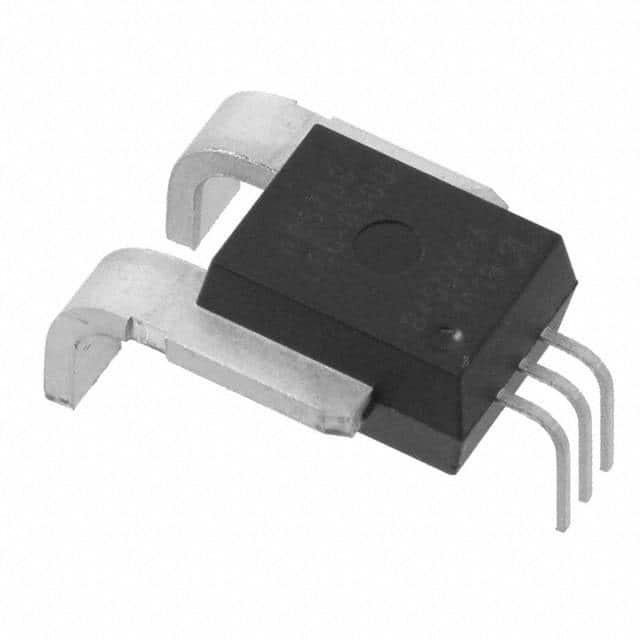

| 产品图片 |
|
| 产品型号 | ACS754SCB-130-PSF |
| rohs | 含铅 / 不符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 传感器类型 | 霍尔效应, 开环 |
| 包装 | 托盘 |
| 响应时间 | 11µs |
| 安装类型 | 通孔 |
| 封装/外壳 | 5-CB 成形引线 |
| 工作温度 | -20°C ~ 85°C |
| 极化 | 双向 |
| 标准包装 | 170 |
| 灵敏度 | 15mV/A |
| 用于测量 | AC/DC |
| 电压-电源 | 4.5 V ~ 5.5 V |
| 电流-检测 | 130A |
| 电流-电源（最大值） | 10mA |
| 精度 | ±1% |
| 线性度 | ±0.8% |
| 输出 | 比率, 电压 |
| 通道数 | 1 |
| 频率 | DC ~ 35kHz |
