Datasheet下载- 型号： ACPL-W302-060E
- 制造商： Avago Technologies
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供ACPL-W302-060E由Avago Technologies设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 ACPL-W302-060E价格参考。Avago TechnologiesACPL-W302-060E封装/规格：未分类， 暂无。您可以下载ACPL-W302-060E参考资料、Datasheet数据手册功能说明书，资料中有ACPL-W302-060E 详细功能的应用电路图电压和使用方法及教程。
ACPL-W302-060E 是 Broadcom Limited（博通）推出的高性能光耦隔离栅极驱动器，专为高可靠性、高隔离电压场景设计。其主要应用场景包括： 1. 工业变频器与伺服驱动器：用于驱动IGBT或MOSFET功率开关，提供高达5kVrms的增强型隔离（UL1577 & VDE 0884-10认证），有效隔离主控电路（如MCU、DSP）与高压功率级，防止噪声干扰和地电位差导致的误动作。 2. 新能源发电系统：广泛应用于光伏逆变器、储能双向DC/DC变换器中，驱动高频开关器件，在恶劣电磁环境下保障控制信号的准确传输与系统安全。 3. 电动汽车（EV）车载充电机（OBC）与DC-DC转换器：满足AEC-Q100可靠性要求（该型号为工业级，但同系列衍生品常用于车规设计），支持高共模瞬态抗扰度（CMTI > 25 kV/μs），确保在高压电池系统与低压控制域间稳定隔离驱动。 4. UPS不间断电源及工业电源：在PFC与逆变级中实现快速（典型传播延迟200ns）、精准的栅极驱动信号隔离，提升系统效率与故障保护响应速度。 该器件集成LED驱动与高速光电探测器，无需外部偏置，简化设计；支持3.3V/5V逻辑输入，输出峰值电流达2.5A，适用于中等功率（≤10kW）开关应用。其紧凑SO-6封装便于PCB布局，兼顾电气隔离、功能安全（支持IEC 61800-5-1等标准）与长期可靠性需求。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 隔离器 |
| 描述 | OPTOCOUPLER IGBT 0.4A VDE 6-SOIC |
| 产品分类 | 光隔离器 - 栅极驱动器 |
| 品牌 | Avago Technologies US Inc. |
| 数据手册 | http://www.avagotech.com/docs/AV02-0157EN |

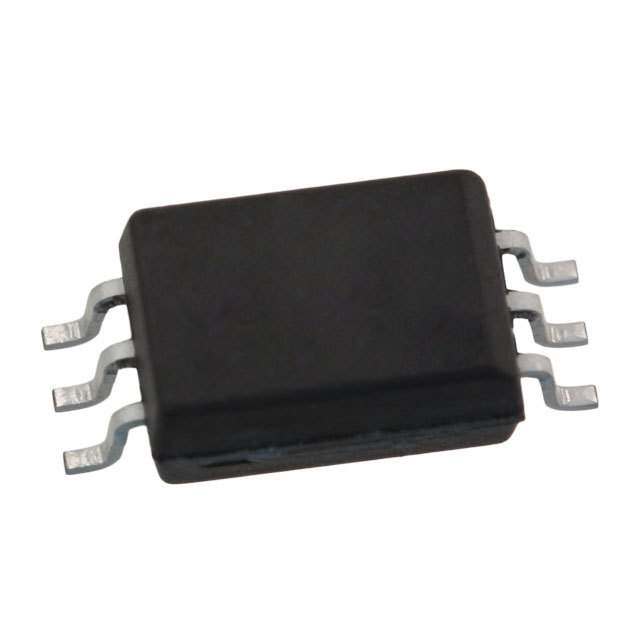

| 产品图片 | |
| 产品型号 | ACPL-W302-060E |
| PCN封装 | |
| PCN组件/产地 | |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 上升/下降时间（典型值） | 50ns， 50ns |
| 传播延迟tpLH/tpHL（最大值） | 700ns， 700ns |
| 供应商器件封装 | 6-SO |
| 共模瞬态抗扰度（最小值） | 10kV/µs |
| 包装 | 管件 |
| 安装类型 | 表面贴装 |
| 封装/外壳 | 6-SOIC（0.295"，7.50mm 宽） |
| 工作温度 | -40°C ~ 100°C |
| 技术 | 光学耦合 |
| 标准包装 | 100 |
| 电压-正向(Vf)（典型值） | 1.5V |
| 电压-电源 | 10 V ~ 30 V |
| 电压-隔离 | 5000Vrms |
| 电流-DC正向(If) | 25mA |
| 电流-峰值输出 | 400mA |
| 电流-输出高，低 | 200mA， 200mA |
| 脉宽失真（最大） | - |
| 认可 | CSA， IEC/EN/DIN， UR |
| 通道数 | 1 |
