Datasheet下载- 型号： ACPL-P456-060E
- 制造商： Avago Technologies
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供ACPL-P456-060E由Avago Technologies设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 ACPL-P456-060E价格参考。Avago TechnologiesACPL-P456-060E封装/规格：未分类， 暂无。您可以下载ACPL-P456-060E参考资料、Datasheet数据手册功能说明书，资料中有ACPL-P456-060E 详细功能的应用电路图电压和使用方法及教程。
ACPL-P456-060E 是 Broadcom Limited（原 Avago）推出的高速光隔离器，属于逻辑输出型光耦，内置 GaAs LED 与集成光电探测器及施密特触发缓冲器，具有高共模瞬态抗扰度（CMTI > 15 kV/μs）、典型传播延迟仅 30 ns、数据速率高达 25 MBd，支持 3.3 V/5 V 逻辑电平兼容。 其典型应用场景包括： 1. 工业自动化：用于 PLC 数字 I/O 模块、电机驱动器中的 PWM 信号隔离，确保控制侧与高压功率侧电气隔离，提升系统安全与抗噪能力； 2. 开关电源（SMPS）反馈环路：在隔离式 DC-DC 转换器中传输误差放大器信号或同步整流控制信号，满足安规隔离要求（UL/CSA/VDE 认证）； 3. 逆变器与变频器：隔离微控制器（MCU）发出的 IGBT/SiC MOSFET 驱动信号，防止高压干扰窜入低压控制电路； 4. 医疗设备与测试仪器：在需满足严格隔离等级（如 3750 Vrms 隔离耐压）的精密测量或患者连接设备中，保障人身安全与信号完整性； 5. 通信接口隔离：用于 RS-485、CAN 总线的物理层隔离，增强节点抗地电位差和浪涌能力。 该器件采用紧凑 SO-5 封装，无外部偏置需求，简化设计，适用于对速度、可靠性及隔离性能要求严苛的中高端嵌入式控制系统。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 隔离器 |
| 描述 | OPTOCOUPLER IPM GATE DRV 6-SOIC |
| 产品分类 | 光隔离器 - 逻辑输出 |
| 品牌 | Avago Technologies US Inc. |
| 数据手册 | http://www.avagotech.com/docs/AV02-1306EN |

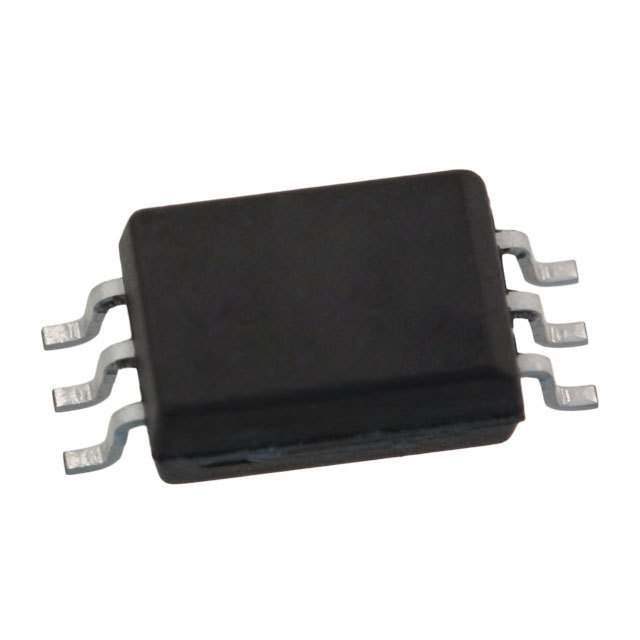

| 产品图片 |
|
| 产品型号 | ACPL-P456-060E |
| PCN封装 | |
| PCN组件/产地 | |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 上升/下降时间（典型值） | - |
| 传播延迟tpLH/tpHL（最大值） | 550ns， 400ns |
| 供应商器件封装 | 6-SO |
| 共模瞬态抗扰度（最小值） | 15kV/µs |
| 包装 | 管件 |
| 安装类型 | 表面贴装 |
| 封装/外壳 | 6-SOIC（0.268"，6.80mm 宽） |
| 工作温度 | -40°C ~ 100°C |
| 数据速率 | - |
| 标准包装 | 100 |
| 电压-正向(Vf)（典型值） | 1.5V |
| 电压-电源 | 4.5 V ~ 30 V |
| 电压-隔离 | 3750Vrms |
| 电流-DC正向(If) | 25mA |
| 电流-输出/通道 | 15mA |
| 输入-输入侧1/输入侧2 | 1/0 |
| 输入类型 | DC |
| 输出类型 | 开集，肖特基箝位 |
| 通道数 | 1 |
