Datasheet下载- 型号： ACPL-P345-060E
- 制造商： Avago Technologies
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供ACPL-P345-060E由Avago Technologies设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 ACPL-P345-060E价格参考。Avago TechnologiesACPL-P345-060E封装/规格：未分类， 暂无。您可以下载ACPL-P345-060E参考资料、Datasheet数据手册功能说明书，资料中有ACPL-P345-060E 详细功能的应用电路图电压和使用方法及教程。
ACPL-P345-060E 是 Broadcom Limited（现属安华高 Avago，后整合入 Broadcom）推出的一款高性能光耦隔离型栅极驱动器。其核心应用场景聚焦于高可靠性、高隔离要求的功率电子系统中，驱动IGBT或MOSFET等功率开关器件。 典型应用包括： ✅ 工业变频器与伺服驱动器：在电机控制中提供±2.5A峰值驱动电流和高达15kV/μs共模瞬态抗扰度（CMTI），确保高速开关下信号准确传输与强噪声环境下的稳定运行； ✅ 不间断电源（UPS）与开关电源（SMPS）：利用其5000 VRMS增强型隔离等级（符合UL 1577、IEC 60747-5-5标准），实现主功率回路与低压控制电路之间的安全电气隔离，满足功能安全与安规要求； ✅ 光伏逆变器与储能系统：在直流侧高压（如600–1200V DC母线）环境下，可靠驱动半桥/全桥拓扑中的上管（需自举或隔离供电），防止直通短路； ✅ 电动汽车车载充电机（OBC）及DC-DC转换器：满足AEC-Q100车规级可靠性潜力（虽非正式车规认证型号，但广泛用于工业级车载电源模块），支持高频、高效率开关控制。 该器件集成LED驱动、高速光耦合器与图腾柱输出级，传播延迟低（典型值0.25μs）、延迟匹配优异（<50ns），适用于PWM频率达100kHz以上的精密控制场景。无需外部隔离电源，简化设计，提升系统集成度与长期稳定性。
| 参数 | 数值 |
| 产品目录 | 隔离器半导体 |
| 描述 | ISOLATOR逻辑输出光电耦合器 OPTOCOUPLER GATE DRV, VDE+LF |
| 产品分类 | 光隔离器 - 栅极驱动器集成电路 - IC |
| 品牌 | Avago Technologies |
| 产品手册 | |

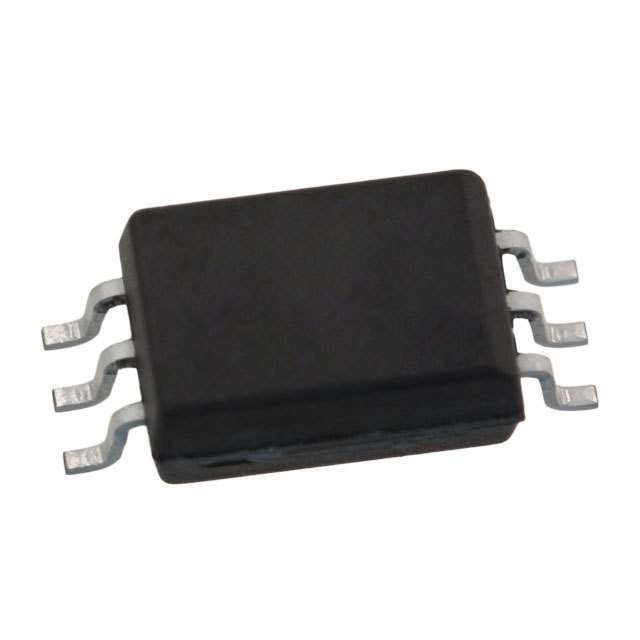

| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 光耦合器/光电耦合器,逻辑输出光电耦合器,Avago Technologies ACPL-P345-060E- |
| 数据手册 | http://www.avagotech.com/docs/AV02-4079EN |
| 产品型号 | ACPL-P345-060E |
| PCN封装 | |
| PCN组件/产地 | |
| 上升/下降时间（典型值） | 8ns， 8ns |
| 上升时间 | 8 ns |
| 下降时间 | 8 ns |
| 产品种类 | 逻辑输出光电耦合器 |
| 传播延迟tpLH/tpHL（最大值） | 120ns， 120ns |
| 供应商器件封装 | 6-SO |
| 共模瞬态抗扰度（最小值） | 50kV/µs |
| 包装 | 管件 |
| 商标 | Avago Technologies |
| 安装类型 | 表面贴装 |
| 封装 | Tube |
| 封装/外壳 | 6-SOIC（0.180"，4.58mm 宽） |
| 封装/箱体 | SO-6 Stretched |
| 工作温度 | -40°C ~ 105°C |
| 工厂包装数量 | 100 |
| 技术 | 光学耦合 |
| 最大传播延迟时间 | 120 ns |
| 最大功率耗散 | 550 mW |
| 最大工作温度 | + 105 C |
| 最大连续输出电流 | 1 A |
| 最小工作温度 | - 40 C |
| 标准包装 | 100 |
| 正向电流 | 4 mA |
| 每芯片的通道数量 | 1 Channel |
| 电压-正向(Vf)（典型值） | 1.55V |
| 电压-电源 | 10 V ~ 20 V |
| 电压-隔离 | 3750Vrms |
| 电流-DC正向(If) | 25mA |
| 电流-峰值输出 | 1A |
| 电流-输出高，低 | 800mA， 800mA |
| 绝缘电压 | 3750 Vrms |
| 脉宽失真（最大） | 50ns |
| 认可 | CSA， IEC/EN/DIN， UR |
| 通道数 | 1 |
| 逻辑门类型 | Output Current Power and SiC MOSFET |
