Datasheet下载- 型号： ACPL-M61U-000E
- 制造商： Avago Technologies
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供ACPL-M61U-000E由Avago Technologies设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 ACPL-M61U-000E价格参考。Avago TechnologiesACPL-M61U-000E封装/规格：未分类， 暂无。您可以下载ACPL-M61U-000E参考资料、Datasheet数据手册功能说明书，资料中有ACPL-M61U-000E 详细功能的应用电路图电压和使用方法及教程。
| 参数 | 数值 |
| 产品目录 | 隔离器半导体 |
| 描述 | OPTOCOUPLER 1CH 10MBD HS 5-SOIC高速光耦合器 10MBd 15k V/us |
| 产品分类 | 光隔离器 - 逻辑输出集成电路 - IC |
| 品牌 | Avago Technologies |
| 产品手册 | http://www.avagotech.com/docs/AV02-0950EN |

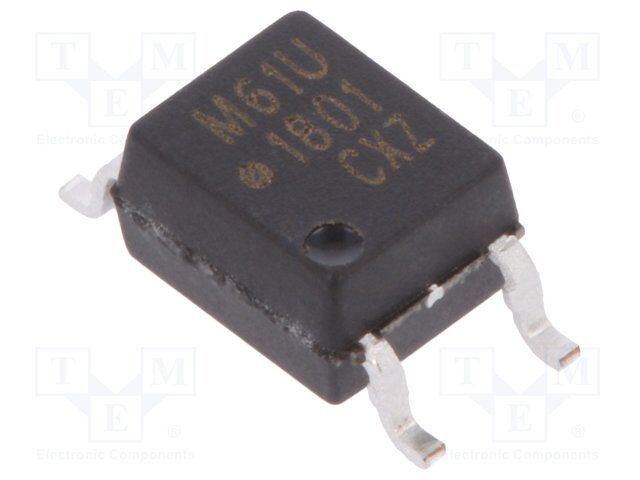

| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 光耦合器/光电耦合器,高速光耦合器,Avago Technologies ACPL-M61U-000ER²Coupler™ |
| 数据手册 | http://www.avagotech.com/docs/AV02-0950EN |
| 产品型号 | ACPL-M61U-000E |
| PCN封装 | |
| 上升/下降时间（典型值） | 24ns， 10ns |
| 上升时间 | 24 ns |
| 下降时间 | 10 ns |
| 产品种类 | 高速光耦合器 |
| 传播延迟tpLH/tpHL（最大值） | 75ns， 75ns |
| 供应商器件封装 | 5-SO |
| 共模瞬态抗扰度（最小值） | 15kV/µs |
| 包装 | 管件 |
| 商标 | Avago Technologies |
| 安装类型 | 表面贴装 |
| 封装 | Tube |
| 封装/外壳 | 6-SOIC（0.173"，4.40mm 宽，5 引线） |
| 封装/箱体 | SOIC-5 |
| 工作温度 | -40°C ~ 125°C |
| 工厂包装数量 | 100 |
| 数据速率 | 10 MBd |
| 最大功率耗散 | 85 mW |
| 最大反向二极管电压 | 5 V |
| 最大工作温度 | + 125 C |
| 最大正向二极管电压 | 1.85 V |
| 最大正向二极管电流 | 20 mA |
| 最大连续输出电流 | 50 mA |
| 最小工作温度 | - 40 C |
| 最小正向二极管电压 | 1.45 V |
| 标准包装 | 100 |
| 每芯片的通道数量 | 1 Channel |
| 电压-正向(Vf)（典型值） | 1.5V |
| 电压-电源 | 4.5 V ~ 5.5 V |
| 电压-隔离 | 3750Vrms |
| 电流-DC正向(If) | 20mA |
| 电流-输出/通道 | 50mA |
| 绝缘电压 | 3750 Vrms |
| 输入-输入侧1/输入侧2 | 1/0 |
| 输入类型 | DC |
| 输出类型 | 开集，肖特基箝位 |
| 输出设备 | Photo IC |
| 通道数 | 1 |
