Datasheet下载- 型号： ACPL-M61T-500
- 制造商： Avago Technologies
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供ACPL-M61T-500由Avago Technologies设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 ACPL-M61T-500价格参考。Avago TechnologiesACPL-M61T-500封装/规格：未分类， 暂无。您可以下载ACPL-M61T-500参考资料、Datasheet数据手册功能说明书，资料中有ACPL-M61T-500 详细功能的应用电路图电压和使用方法及教程。
ACPL-M61T-500 是 Broadcom Limited（原 Avago）推出的高速光隔离器，内置逻辑输出（集成施密特触发器与推挽输出），具有 10 MBd 传输速率、3.75 kVrms 隔离耐压、CMOS 兼容输入及宽工作温度范围（–40°C 至 +105°C）。其典型应用场景包括： 1. 工业自动化：用于 PLC 数字输入模块、电机驱动器和变频器中，隔离微控制器与高压/噪声敏感的现场总线或功率电路，防止地环路干扰与电压浪涌损坏主控芯片。 2. 开关电源（SMPS）反馈控制：在隔离式 DC-DC 转换器中，实现初级侧 PWM 控制器与次级侧电压/电流采样信号之间的安全隔离通信，满足安规（如 UL、IEC 60747-5-2）要求。 3. 医疗电子设备：应用于病人监护仪、体外诊断设备等需强化隔离的场合，确保患者连接部分（如传感器接口）与主处理系统电气隔离，符合 IEC 60601-1 安全标准。 4. 通信与数据采集系统：作为 RS-485/RS-232 接口隔离器件，提升抗共模噪声能力；或用于高精度数据采集卡的通道使能/复位信号隔离，保障信号完整性。 该器件无需外部上拉电阻，低功耗（典型 ICC = 3.5 mA），支持 3.3 V/5 V 供电，适合空间受限、高可靠性要求的嵌入式系统。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 隔离器 |
| 描述 | OPTOCOUPLER 10MBD AUTO 5-SOIC |
| 产品分类 | 光隔离器 - 逻辑输出 |
| 品牌 | Avago Technologies US Inc. |
| 数据手册 | http://www.avagotech.com/docs/AV02-0597EN |

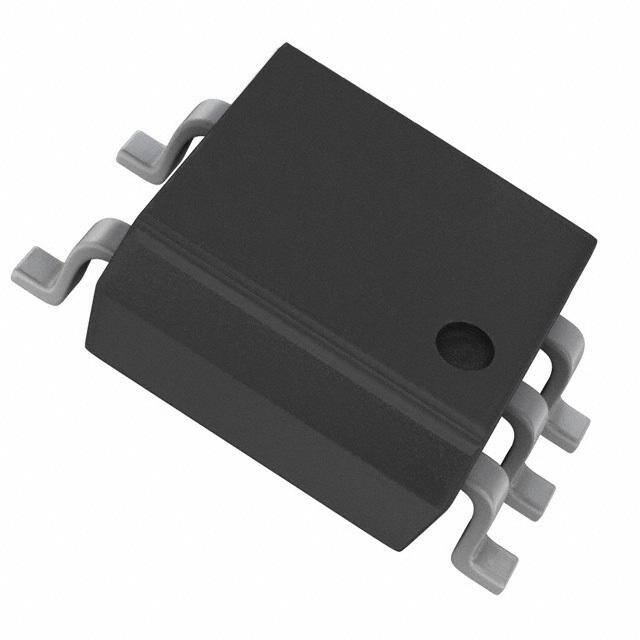

| 产品图片 |
|
| 产品型号 | ACPL-M61T-500 |
| rohs | 含铅 / 不符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | R²Coupler™ |
| 上升/下降时间（典型值） | 24ns， 10ns |
| 传播延迟tpLH/tpHL（最大值） | 75ns， 75ns |
| 供应商器件封装 | 5-SO |
| 共模瞬态抗扰度（最小值） | 15kV/µs |
| 包装 | 带卷 （TR） |
| 安装类型 | 表面贴装 |
| 封装/外壳 | 6-SOIC（0.173"，4.40mm 宽，5 引线） |
| 工作温度 | -40°C ~ 125°C |
| 数据速率 | 10MBd |
| 标准包装 | 1,500 |
| 电压-正向(Vf)（典型值） | 1.5V |
| 电压-电源 | 4.5 V ~ 5.5 V |
| 电压-隔离 | 3750Vrms |
| 电流-DC正向(If) | 20mA |
| 电流-输出/通道 | 50mA |
| 输入-输入侧1/输入侧2 | 1/0 |
| 输入类型 | DC |
| 输出类型 | 开集，肖特基箝位 |
| 通道数 | 1 |
