Datasheet下载- 型号： A3940KLPTR-T
- 制造商： Allegro
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供A3940KLPTR-T由Allegro设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 A3940KLPTR-T价格参考。AllegroA3940KLPTR-T封装/规格：未分类， 暂无。您可以下载A3940KLPTR-T参考资料、Datasheet数据手册功能说明书，资料中有A3940KLPTR-T 详细功能的应用电路图电压和使用方法及教程。
A3940KLPTR-T 是 Allegro MicroSystems 推出的一款高压、高边/低边N沟道MOSFET栅极驱动器（属于PMIC中的电机控制器类），非集成H桥驱动芯片，主要用于外部MOSFET构成的全桥或半桥电机驱动电路。其典型应用场景包括： - 直流有刷电机控制：如电动工具、家用电器（吸尘器、搅拌机）、汽车座椅调节、车窗升降等需大电流、宽电压（8–40 V）驱动的场合； - 步进电机细分驱动：配合外部MOSFET实现双极性驱动，用于工业自动化设备、打印机、扫描仪等中低速精密定位系统； - BLDC电机预驱控制：作为三相逆变器的栅极驱动器，配合MCU实现方波或FOC控制，适用于风扇、泵类、小型电动车控制器； - 工业电源与负载开关：支持1.2 A峰值拉电流/1.4 A灌电流，具备死区时间控制、欠压锁定（UVLO）、过温保护及故障标志输出，提升系统可靠性。 该器件采用SOIC-16宽体封装（带裸焊盘），工作结温范围–40°C 至 150°C，适合严苛环境。注意：A3940本身不集成功率MOSFET，需外配MOSFET，设计灵活但需优化PCB布局以抑制EMI和直通风险。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 集成电路 (IC) |
| 描述 | IC CTLR MOSFET FULL 28TSSOP |
| 产品分类 | PMIC - MOSFET，电桥驱动器 - 外部开关 |
| 品牌 | Allegro MicroSystems, LLC |
| 数据手册 | |

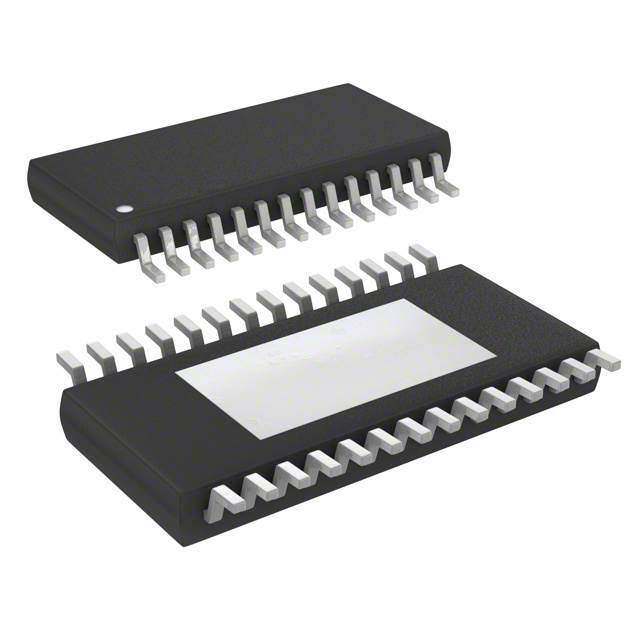

| 产品图片 |
|
| 产品型号 | A3940KLPTR-T |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 供应商器件封装 | 28-TSSOP-EP |
| 其它名称 | 620-1293-6 |
| 包装 | Digi-Reel® |
| 安装类型 | 表面贴装 |
| 封装/外壳 | 28-SOIC（0.173"，4.40mm 宽）裸露焊盘 |
| 工作温度 | -40°C ~ 135°C |
| 延迟时间 | 225ns |
| 标准包装 | 1 |
| 电压-电源 | 7 V ~ 40 V |
| 电流-峰值 | 700mA |
| 输入类型 | 非反相 |
| 输出数 | 4 |
| 配置 | H 桥 |
| 配置数 | 1 |
| 高压侧电压-最大值（自举） | - |
