Datasheet下载- 型号： A3940KLP-T
- 制造商： Allegro
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供A3940KLP-T由Allegro设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 A3940KLP-T价格参考。AllegroA3940KLP-T封装/规格：未分类， 暂无。您可以下载A3940KLP-T参考资料、Datasheet数据手册功能说明书，资料中有A3940KLP-T 详细功能的应用电路图电压和使用方法及教程。
A3940KLP-T 是 Allegro MicroSystems 推出的一款高电压、大电流的双全桥电机控制器（非集成功率MOSFET，属控制器类PMIC），主要用于驱动直流有刷电机或步进电机的H桥拓扑。其典型应用场景包括： - 汽车电子：座椅调节电机、车窗升降器、天窗/遮阳帘驱动、电动后视镜调整、HVAC风门执行器等12V/24V车载机电系统； - 工业控制：自动化设备中的阀门执行器、小型传送带驱动、机器人关节舵机控制、泵与风扇调速系统； - 家电与消费电子：高端打印机/扫描仪的走纸电机、智能家电（如自动窗帘、洗碗机分配阀）中的精密位置控制； - 其他：需独立外置MOSFET以实现更高功率、更好散热或定制化设计的中高功率（可达60V/5A以上）电机控制场合。 该器件集成PWM电流控制、交叉导通保护、欠压锁定、过温关断及故障诊断输出（FAULT引脚），支持相位/使能（PH/EN）或独立半桥（IN1/IN2/IN3/IN4）两种驱动模式，便于灵活适配不同控制策略。因其不集成功率管，系统设计更具灵活性和可靠性，适用于对EMI、热管理及长期稳定性要求较高的中高端应用。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 集成电路 (IC) |
| 描述 | IC MOSFET CONTROLLER 28TSSOP |
| 产品分类 | PMIC - MOSFET，电桥驱动器 - 外部开关 |
| 品牌 | Allegro MicroSystems, LLC |
| 数据手册 | |

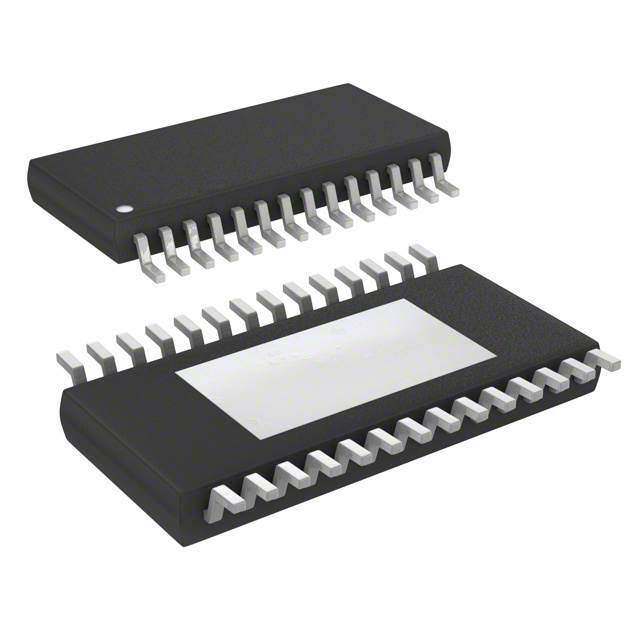

| 产品图片 |
|
| 产品型号 | A3940KLP-T |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 供应商器件封装 | 28-TSSOP-EP |
| 其它名称 | 620-1058 |
| 包装 | 管件 |
| 安装类型 | 表面贴装 |
| 封装/外壳 | 28-SOIC（0.173"，4.40mm 宽）裸露焊盘 |
| 工作温度 | -40°C ~ 135°C |
| 延迟时间 | 225ns |
| 标准包装 | 50 |
| 电压-电源 | 7 V ~ 40 V |
| 电流-峰值 | 700mA |
| 输入类型 | 非反相 |
| 输出数 | 4 |
| 配置 | H 桥 |
| 配置数 | 1 |
| 高压侧电压-最大值（自举） | - |
