Datasheet下载- 型号： 94770
- 制造商： 3M
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供94770由3M设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 94770价格参考。3M94770封装/规格：未分类， 暂无。您可以下载94770参考资料、Datasheet数据手册功能说明书，资料中有94770 详细功能的应用电路图电压和使用方法及教程。

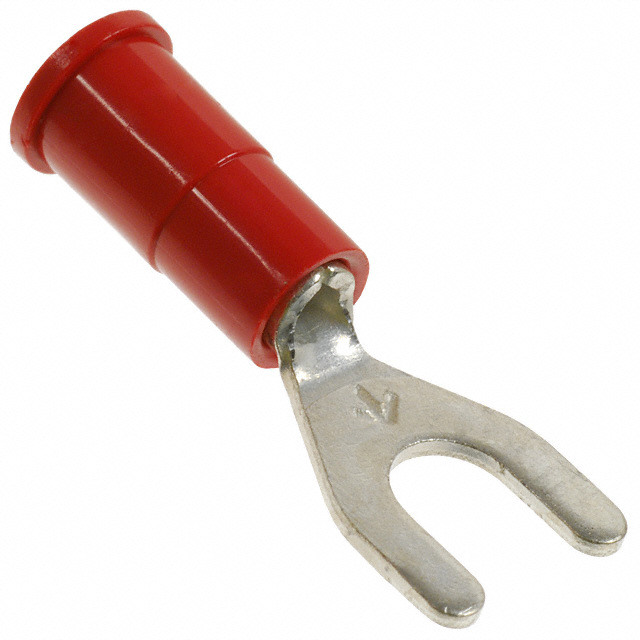

3M 94770 是一款高性能的铲形（叉形）绝缘端子，属于3M Scotchlok™系列，专为快速、可靠、免工具压接设计。其典型应用场景包括： - 工业控制与自动化设备：用于PLC输出模块、继电器、接触器等的电源及信号线路连接，提供稳固的电气接触和抗振动性能； - 照明系统：广泛应用于商业/工业LED驱动器、镇流器及配电箱中，适配常见螺钉端子（如M3–M4），便于快速安装与维护； - 家电与白色家电：在洗衣机、空调、冰箱等内部电源线束中，实现电机、温控器、传感器等部件的安全连接，耐热等级达105°C（UL认证），满足长期运行要求； - 新能源与电动车配套设备：适用于车载充电机（OBC）、DC-DC转换器等低压辅助电路的接线，具备优良的阻燃性（UL94 V-0）和抗老化性能； - 维修与售后场景：因采用3M专利的双翼式绝缘护套与镀锡铜导体，支持反复插拔、防短路、防松脱，特别适合现场快速更换与临时布线。 该端子适配线径范围通常为22–16 AWG（0.3–1.5 mm²），兼容多种螺丝端子规格，无需压接工具即可通过手动按压完成安装，显著提升装配效率与连接可靠性。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 连接器，互连器件 |
| 描述 | TERM FORK INSUL 22-18AWG #8 |
| 产品分类 | 端子 - 铲形连接器 |
| 品牌 | 3M |
| 数据手册 | |
| 产品图片 |
|
| 产品型号 | 94770 |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | Highland™ |
| 其它名称 | 054007-94770 |
| 包装 | 散装 |
| 安装类型 | 自由悬挂 |
| 宽度-外边缘 | 0.340"（8.64mm） |
| 材料-绝缘 | 聚酰胺（PA），尼龙 |
| 标准包装 | 10 |
| 特性 | 对接接缝 |
| 端子类型 | 标准 |
| 端接 | 压接 |
| 线规 | 18-22 AWG |
| 绝缘 | 绝缘 |
| 绝缘层直径 | 0.145"（3.68mm） |
| 舌簧内开口 | - |
| 螺柱/凸片尺寸 | 8 接线柱 |
| 触头材料 | 铜，ETP |
| 触头镀层 | 锡 |
| 长度-总 | 0.890"（22.61mm） |
| 长度-环中心到端子 | 0.290"（7.37mm） |
| 长度-端子 | 0.440"（11.18mm） |
| 颜色 | 红 |
