Datasheet下载- 型号： 7826-0006PR
- 制造商： 3M
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供7826-0006PR由3M设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 7826-0006PR价格参考。3M7826-0006PR封装/规格：未分类， 暂无。您可以下载7826-0006PR参考资料、Datasheet数据手册功能说明书，资料中有7826-0006PR 详细功能的应用电路图电压和使用方法及教程。
3M 7826-0006PR 是一款矩形连接器，属于板载式（Board-Mount）直连型线对板（Wire-to-Board）连接器，采用压接（Crimp）端子配合预绝缘导线，无需焊接。其典型应用包括：工业控制设备中传感器、执行器与主控板之间的可靠信号/电源连接；医疗设备（如便携式监护仪、诊断模块）中需频繁插拔、高插拔寿命（≥50次）及良好抗振性的内部线缆互连；汽车电子中的车身控制模块（BCM）、照明控制单元等非高压、非安全关键的低压信号传输场景；以及消费类电子（如高端打印机、自动售货机）中对连接稳定性、紧凑尺寸（间距2.54mm，高度约9.5mm）和成本效益有要求的板级互联。该型号具备UL认证（94V-0阻燃）、宽温工作范围（-40℃～105℃）及良好的EMI防护能力，适用于中低速数字信号（如UART、I²C）及直流电源（额定电流3A/极）传输，不适用于高速差分信号或高功率主电源回路。
| 参数 | 数值 |
| 产品目录 | 连接器，互连器件连接器 |
| 描述 | CONN 26POS .1X.1 IDC RIBBON PCB集管和线壳 PCB 26 POS |
| 产品分类 | 矩形连接器 - 板载，直接线对板集管和线壳 |
| 品牌 | 3M Electronic Solutions Division |
| 产品手册 | |

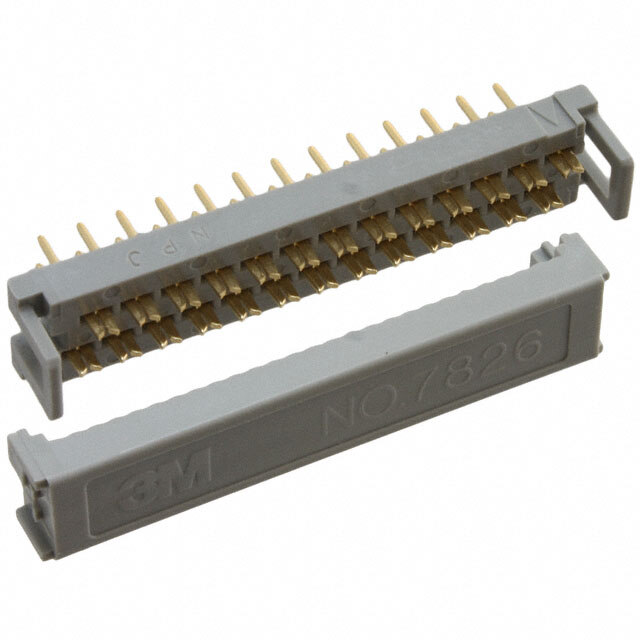

| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 3M Electronic Solutions Division 7826-0006PR78XX |
| 数据手册 | http://multimedia.3m.com/mws/mediawebserver?6666660Zjcf6lVs6EVs66SCHECOrrrrQ- |
| 产品型号 | 7826-0006PR |
| 产品培训模块 | http://www.digikey.cn/PTM/IndividualPTM.page?site=cn&lang=zhs&ptm=16066 |
| 产品目录绘图 |
|
| 产品目录页面 | |
| 产品种类 | 集管和线壳 |
| 位置数量 | 26 |
| 其它名称 | 4547452420056 |
| 加载的针脚数 | 全部 |
| 包装 | 托盘 |
| 单位重量 | 453.592 g |
| 可燃性等级 | UL 94 V-0 |
| 商标 | 3M Electronic Solutions Division |
| 外壳材料 | Polyester |
| 安装类型 | 通孔 |
| 安装角 | Straight |
| 安装风格 | - |
| 工作温度范围 | - 55 C to + 105 C |
| 工厂包装数量 | 100 |
| 排数 | 2 |
| 排距 | 0.100"（2.54mm） |
| 板侧间距 | 0.100" （2.54mm） |
| 标准包装 | 100 |
| 特性 | 馈通 |
| 电流额定值 | 1 A |
| 电缆端接 | IDC |
| 电缆间距 | 0.050" （1.27mm） |
| 端接类型 | Through Hole |
| 系列 | 78XX |
| 线规 | 30, 28, 26 |
| 绝缘电阻 | 1000 MOhms |
| 节距 | 2.54 mm |
| 行距 | 2.54 mm |
| 触头镀层 | 金 |
| 触头镀层厚度 | 闪光 |
| 触点材料 | Beryllium Copper |
| 触点电镀 | Gold |
| 连接器类型 | 带状缆线 |
| 针脚数 | 26 |
| 零件号别名 | 54745242005 JE150334686 |
| 颜色 | 灰 |
