Datasheet下载- 型号： 7814-0006PR
- 制造商： 3M
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供7814-0006PR由3M设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 7814-0006PR价格参考。3M7814-0006PR封装/规格：未分类， 暂无。您可以下载7814-0006PR参考资料、Datasheet数据手册功能说明书，资料中有7814-0006PR 详细功能的应用电路图电压和使用方法及教程。
3M 7814-0006PR 是一款矩形连接器，属于板载式（Board-Mount）直连型线对板（Wire-to-Board）连接器，采用压接（Crimp）端接方式，带极化结构与防误插设计，适用于可靠、紧凑的工业级互连场景。其典型应用场景包括：工业控制设备（如PLC模块、I/O端子排）中传感器/执行器信号线与主控板的快速连接；医疗设备（如便携式监护仪、诊断仪器）内部低电压信号传输，满足EMI防护与插拔寿命要求；测试测量仪器（如数据采集模块、校准设备）中模块化子板与背板之间的可维护线缆接口；以及汽车电子中的车载信息娱乐系统（IVI）或ADAS辅助模块中非高压、非安全关键的通信信号连接（如UART、I²C、CAN-L等低速总线）。该型号具备良好的抗振动性、100次以上插拔寿命及UL94 V-0阻燃等级，适合空间受限且需频繁维护或现场装配的环境。注意：不适用于高电流（额定电流约1A/位）、高频（>100MHz）或高可靠性安全关键系统（如气囊、制动控制器），亦不可用于高温（>85℃）或强腐蚀性工况。实际选型需结合线规（适配26–30 AWG单芯线）、PCB布局及安规认证（如UL、CQC）综合评估。
| 参数 | 数值 |
| 产品目录 | 连接器，互连器件连接器 |
| 描述 | CONN 14POS .1X.1 IDC RIBBON PCB集管和线壳 DUAL ROW 14P 3.8MM |
| 产品分类 | 矩形连接器 - 板载，直接线对板集管和线壳 |
| 品牌 | 3M Electronic Solutions Division |
| 产品手册 | |

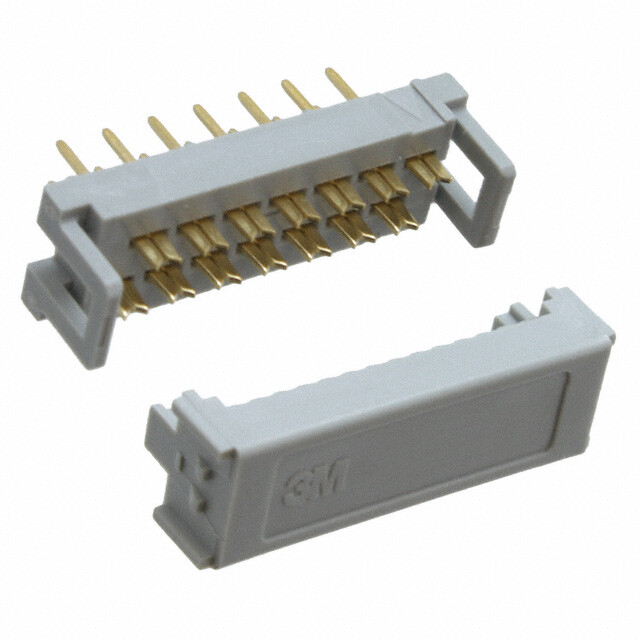

| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 3M Electronic Solutions Division 7814-0006PR78XX |
| 数据手册 | http://multimedia.3m.com/mws/mediawebserver?6666660Zjcf6lVs6EVs66SCHECOrrrrQ- |
| 产品型号 | 7814-0006PR |
| 产品培训模块 | http://www.digikey.cn/PTM/IndividualPTM.page?site=cn&lang=zhs&ptm=16066 |
| 产品目录绘图 |
|
| 产品目录页面 | |
| 产品种类 | 集管和线壳 |
| 产品类型 | Plugs - PCB |
| 位置数量 | 10 |
| 其它名称 | 4547452420025 |
| 加载的针脚数 | 全部 |
| 包装 | 托盘 |
| 商标 | 3M Electronic Solutions Division |
| 安装类型 | 通孔 |
| 安装风格 | - |
| 工厂包装数量 | 100 |
| 排数 | 2 |
| 排距 | 0.100"（2.54mm） |
| 板侧间距 | 0.100" （2.54mm） |
| 标准包装 | 100 |
| 特性 | 馈通 |
| 电缆端接 | IDC |
| 电缆间距 | 0.050" （1.27mm） |
| 端接类型 | Through Hole |
| 系列 | 78XX |
| 线规 | 26 AWG，绞合线28 AWG，实心或绞合线30 AWG，实心 |
| 节距 | 2.54 mm |
| 触头镀层 | 金 |
| 触头镀层厚度 | 闪光 |
| 触点电镀 | Gold |
| 触点类型 | Pin (Male) |
| 连接器类型 | 带状缆线 |
| 针脚数 | 14 |
| 零件号别名 | 54745242002 JE150334652 |
| 颜色 | 灰 |
