Datasheet下载- 型号： 7810-0006PR
- 制造商： 3M
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供7810-0006PR由3M设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 7810-0006PR价格参考。3M7810-0006PR封装/规格：未分类， 暂无。您可以下载7810-0006PR参考资料、Datasheet数据手册功能说明书，资料中有7810-0006PR 详细功能的应用电路图电压和使用方法及教程。
3M 7810-0006PR 是一款矩形连接器，属于板载式（Board-Mount）、直接线对板（Wire-to-Board）类型。该型号为2位（2-position）、0.100英寸（2.54 mm）间距、带极化结构的插头（公端），配压接式（Crimp）线缆端子，常与配套插座（如7811系列）配对使用。 其典型应用场景包括： - 工业控制设备中传感器、按钮或指示灯等低速信号的线缆接入主板； - 医疗设备内部模块间可拆卸信号连接（如便携式监护仪的面板与主控板）； - 家电控制板（如微波炉、洗衣机主控板）与门开关、按键板或显示模块的可靠线缆连接； - 汽车电子中的非关键车载附件（如阅读灯、座椅调节开关）的线束对接； - 教育/开发套件中需频繁插拔、兼顾成本与可靠性的教学原型连接。 该连接器具备UL认证（94V-0阻燃等级）、耐温范围-40℃～+105℃，支持22–28 AWG导线，插拔力适中，抗振动性能良好，适用于中低频信号（DC至数MHz）传输，不适用于高速差分信号或大电流电源连接。其紧凑设计和成熟压接工艺，适合中小批量自动化或手工装配场景。
| 参数 | 数值 |
| 产品目录 | 连接器，互连器件连接器 |
| 描述 | CONN 10POS .1X.1 IDC RIBBON PCB集管和线壳 PCB 10 POS |
| 产品分类 | 矩形连接器 - 板载，直接线对板集管和线壳 |
| 品牌 | 3M |
| 产品手册 | |

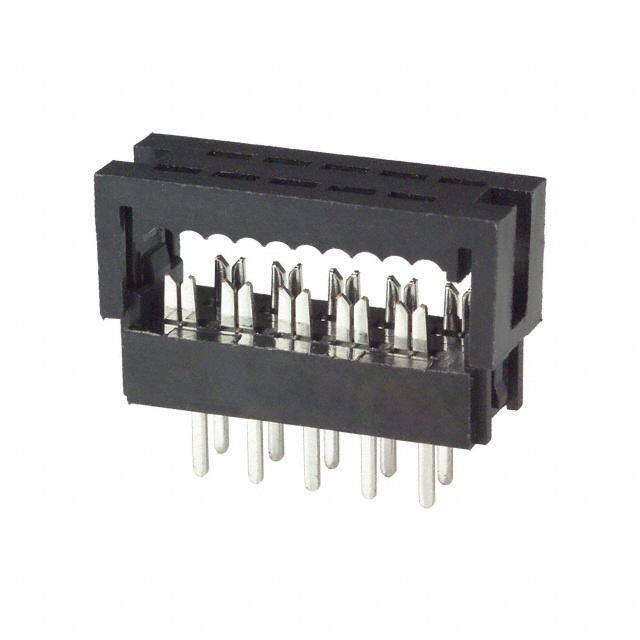

| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 3M Electronic Solutions Division 7810-0006PR78XX |
| 数据手册 | http://multimedia.3m.com/mws/mediawebserver?6666660Zjcf6lVs6EVs66SCHECOrrrrQ- |
| 产品型号 | 7810-0006PR |
| 产品培训模块 | http://www.digikey.cn/PTM/IndividualPTM.page?site=cn&lang=zhs&ptm=16066 |
| 产品目录绘图 |
|
| 产品目录页面 | |
| 产品种类 | 集管和线壳 |
| 产品类型 | Hermaphroditic Connectors |
| 位置数量 | 10 |
| 其它名称 | 4547452420018 |
| 加载的针脚数 | 全部 |
| 包装 | 托盘 |
| 商标 | 3M Electronic Solutions Division |
| 安装类型 | 通孔 |
| 安装风格 | - |
| 工厂包装数量 | 100 |
| 排数 | 2 |
| 排距 | 0.100"（2.54mm） |
| 板侧间距 | 0.100" （2.54mm） |
| 标准包装 | 100 |
| 特性 | 馈通 |
| 电压额定值 | 1 kV |
| 电流额定值 | 1 A |
| 电缆端接 | IDC |
| 电缆间距 | 0.050" （1.27mm） |
| 端接类型 | Through Hole |
| 系列 | 78XX |
| 线规 | 26 AWG，绞合线28 AWG，实心或绞合线30 AWG，实心 |
| 节距 | 2.54 mm |
| 触头镀层 | 金 |
| 触头镀层厚度 | 闪光 |
| 触点材料 | Beryllium Copper |
| 触点电镀 | Gold |
| 连接器类型 | 带状缆线 |
| 针脚数 | 10 |
| 零件号别名 | 54745242001 JE150334645 |
| 颜色 | 灰 |
