Datasheet下载- 型号： 74VCXH16374MTDX
- 制造商： Fairchild Semiconductor
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供74VCXH16374MTDX由Fairchild Semiconductor设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 74VCXH16374MTDX价格参考。Fairchild Semiconductor74VCXH16374MTDX封装/规格：未分类， 暂无。您可以下载74VCXH16374MTDX参考资料、Datasheet数据手册功能说明书，资料中有74VCXH16374MTDX 详细功能的应用电路图电压和使用方法及教程。
74VCXH16374MTDX 是安森美（ON Semiconductor）推出的16位高速CMOS双电源（1.8V/3.3V）边沿触发D型触发器（带3态总线保持输出），具有低电压、低功耗、宽电压兼容及热插拔支持等特性。其典型应用场景包括： - 高性能数据总线接口：用于FPGA、ASIC或微处理器系统中，作为地址/数据总线的锁存与驱动缓冲，实现16位并行数据的同步采样与隔离，提升信号完整性与抗干扰能力。 - 板级通信桥接：在混合电压系统（如1.8V内核逻辑与3.3V外设共存）中，利用其双电源供电（VCC=1.8V，VCCQ=3.3V）实现电平转换与时序对齐，常用于DDR内存接口、PCIe扩展卡或工业控制背板。 - 可编程逻辑外围扩展：配合CPLD/FPGA使用，提供高驱动能力的输出（±24mA），驱动LED阵列、继电器驱动电路或多个下游逻辑器件，同时通过OE#使能控制实现总线共享。 - 热插拔与容错系统：内置上电复位（POR）、输出禁用保护及总线保持（Bus-Hold）功能，避免悬空输入，适用于通信设备、服务器主板等需带电更换模块的场景。 - 测试与测量设备：在ATE（自动测试设备）中用于高速数据采集通道的同步锁存，满足纳秒级建立/保持时间要求（tSU/tH ≈ 2.5ns @ 3.3V）。 该器件符合无铅、RoHS标准，工作温度范围为–40°C 至 +85°C，适用于工业自动化、网络通信、嵌入式计算等对可靠性与时序严苛的领域。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 集成电路 (IC) |
| 描述 | IC D-TYPE POS TRG DUAL 48TSSOP |
| 产品分类 | 逻辑 - 触发器 |
| 品牌 | Fairchild Semiconductor |
| 数据手册 | |

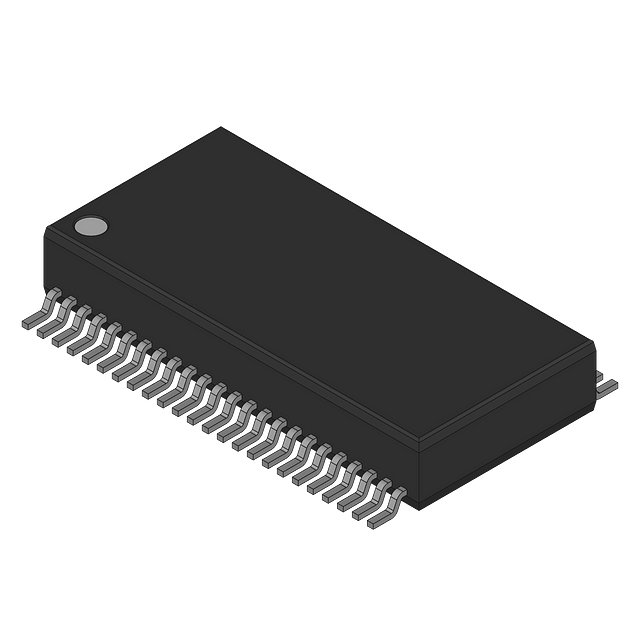

| 产品图片 |
|
| 产品型号 | 74VCXH16374MTDX |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 74VCXH |
| 不同V、最大CL时的最大传播延迟 | 3ns @ 3.3V，30pF |
| 元件数 | 2 |
| 功能 | 标准 |
| 包装 | 带卷 （TR） |
| 安装类型 | 表面贴装 |
| 封装/外壳 | 48-TFSOP（0.240"，6.10mm 宽） |
| 工作温度 | -40°C ~ 85°C |
| 标准包装 | 1,000 |
| 每元件位数 | 8 |
| 电压-电源 | 1.4 V ~ 3.6 V |
| 电流-输出高，低 | 24mA，24mA |
| 电流-静态 | 20µA |
| 类型 | D 型 |
| 触发器类型 | 正边沿 |
| 输入电容 | 6pF |
| 输出类型 | 三态， 非反相 |
| 频率-时钟 | 250MHz |
