Datasheet下载- 型号： 74LV4020DB,112
- 制造商： NXP Semiconductors
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供74LV4020DB,112由NXP Semiconductors设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 74LV4020DB,112价格参考。NXP Semiconductors74LV4020DB,112封装/规格：未分类， 暂无。您可以下载74LV4020DB,112参考资料、Datasheet数据手册功能说明书，资料中有74LV4020DB,112 详细功能的应用电路图电压和使用方法及教程。
NXP USA Inc. 的 74LV4020DB,112 是一款低电压（1.2V–5.5V）、CMOS 工艺的 14 级二进制纹波计数器（即异步分频器），无预置、无清零同步控制（仅异步主复位）。其典型应用场景包括： - 时钟分频：将高频时钟（如晶体振荡器输出）进行 2¹⁴ = 16384 分频，生成低频基准信号，常用于实时时钟（RTC）、LED 慢速闪烁控制、周期性唤醒电路等。 - 定时与延时控制：在嵌入式系统或简单数字电路中，配合外部RC或晶体振荡器构成可编程定时器，用于电机启停延时、状态机节拍控制、电源管理中的上电复位延时等。 - 频率合成与测量：作为数字频率计的前端分频器，降低待测高频信号至MCU可捕获范围；也用于锁相环（PLL）辅助分频路径（需注意其异步特性对时序的影响）。 - 工业与消费电子基础逻辑：应用于打印机、家电控制板、传感器接口模块中，实现计数、分频、状态同步等基础功能，得益于其宽电压、低功耗（LV系列）和小尺寸 SSOP-16 封装，适合空间受限的便携设备。 需注意：该器件为异步计数器，输出存在传播延迟累积和毛刺，不适用于高速同步系统关键路径；设计时应避免直接用中间级输出驱动高扇出负载，并建议在后续级加施密特触发器整形。
| 参数 | 数值 |
| 产品目录 | 集成电路 (IC)半导体 |
| 描述 | IC 14BIT BINARY RIPPLE 16-SSOP计数器 IC 3.3V 14-STAGE BIN |
| 产品分类 | 逻辑 -计数器，除法器集成电路 - IC |
| 品牌 | NXP Semiconductors |
| 产品手册 | |

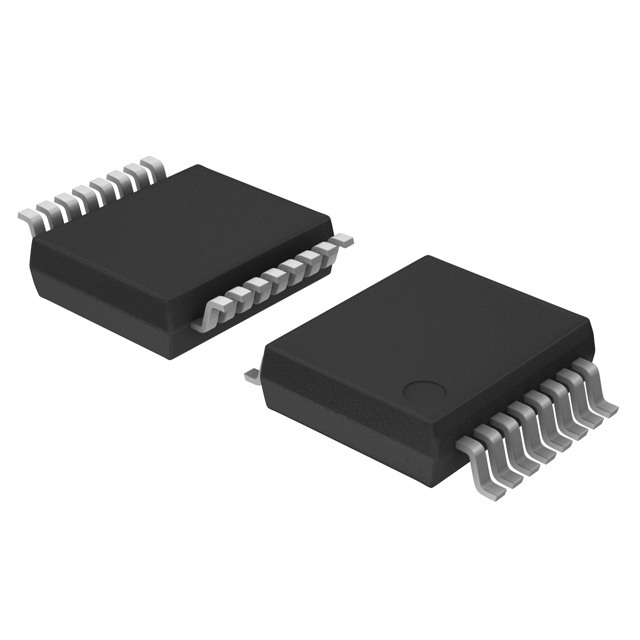

| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 计数器 IC,NXP Semiconductors 74LV4020DB,11274LV |
| 数据手册 | |
| 产品型号 | 74LV4020DB,112 |
| 产品培训模块 | http://www.digikey.cn/PTM/IndividualPTM.page?site=cn&lang=zhs&ptm=24983 |
| 产品种类 | 计数器 IC |
| 供应商器件封装 | 16-SSOP |
| 元件数 | 1 |
| 其它名称 | 568-2970-5 |
| 包装 | 管件 |
| 商标 | NXP Semiconductors |
| 复位 | 异步 |
| 安装类型 | 表面贴装 |
| 安装风格 | SMD/SMT |
| 定时 | - |
| 封装 | Tube |
| 封装/外壳 | 16-SSOP（0.209"，5.30mm 宽） |
| 封装/箱体 | SSOP-16 |
| 工作温度 | -40°C ~ 125°C |
| 工作温度范围 | - 40 C to + 125 C |
| 工作电源电压 | 1 V to 5.5 V |
| 工厂包装数量 | 1092 |
| 方向 | 上 |
| 标准包装 | 78 |
| 每元件位数 | 14 |
| 电压-电源 | 1 V ~ 5.5 V |
| 触发器类型 | 负边沿 |
| 计数器类型 | Binary |
| 计数法 | Asynchronous |
| 计数速率 | 100MHz |
| 逻辑类型 | 二进制计数器 |
| 逻辑系列 | 74LV |
| 零件号别名 | 74LV4020DB |
