Datasheet下载- 型号： 74LCXH2245MTCX
- 制造商： Fairchild Semiconductor
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供74LCXH2245MTCX由Fairchild Semiconductor设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 74LCXH2245MTCX价格参考。Fairchild Semiconductor74LCXH2245MTCX封装/规格：未分类， 暂无。您可以下载74LCXH2245MTCX参考资料、Datasheet数据手册功能说明书，资料中有74LCXH2245MTCX 详细功能的应用电路图电压和使用方法及教程。
74LCXH2245MTCX 是安森美（ON Semiconductor）推出的低电压、高速、3.3V CMOS 双向总线收发器，带 3-State 输出和热插拔保护功能。其典型应用场景包括： - 多电压系统接口：支持 2.5V/3.3V 与 5V 系统间的电平转换（输入耐压达 5.5V），常用于混合电压的嵌入式主板、工业控制板中，连接 FPGA、MCU 与外围器件。 - 局部总线驱动/隔离：在 PCI、ISA 或自定义并行总线中用作数据总线方向可控的缓冲/驱动，实现 CPU 与外设（如 ADC、DAC、EEPROM）间双向数据传输。 - 热插拔与热交换系统：内置上电三态（Power-Up 3-State）和输出钳位二极管，可防止插拔时总线冲突或损坏，适用于通信模块、服务器背板、可插拔 I/O 卡等需带电更换的场景。 - 低功耗便携设备：工作电压 2.0–3.6V，静态电流低（ICC < 10μA），适用于电池供电的仪器仪表、手持终端及物联网边缘节点的数据接口扩展。 - 噪声敏感环境：采用 LCX 系列优化设计，具备高抗噪性（VNIH/VNIL 宽）、小传播延迟（tPD ≈ 4.5ns @ VCC=3.3V），适合对时序和信号完整性要求较高的数字系统。 该器件采用 TSSOP-20 封装，体积紧凑，广泛应用于通信设备、工控系统、消费电子及汽车电子中的数字接口桥接环节。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 集成电路 (IC) |
| 描述 | IC TXRX BIDIRECT BUSHOLD 20TSSOP |
| 产品分类 | 逻辑 - 缓冲器，驱动器，接收器，收发器 |
| 品牌 | Fairchild Semiconductor |
| 数据手册 | |

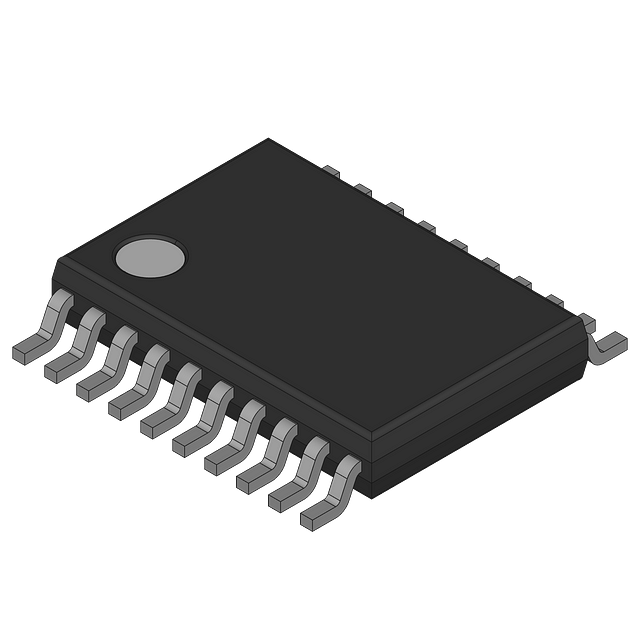

| 产品图片 |
|
| 产品型号 | 74LCXH2245MTCX |
| PCN过时产品 | |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 74LCXH |
| 供应商器件封装 | 20-TSSOP |
| 元件数 | 1 |
| 包装 | 带卷 （TR） |
| 安装类型 | 表面贴装 |
| 封装/外壳 | 20-TSSOP（0.173"，4.40mm 宽） |
| 工作温度 | -40°C ~ 85°C |
| 标准包装 | 2,500 |
| 每元件位数 | 8 |
| 电压-电源 | 2 V ~ 3.6 V |
| 电流-输出高，低 | 24mA，24mA; 12mA，12mA |
| 逻辑类型 | 收发器，非反相 |
.jpg)
