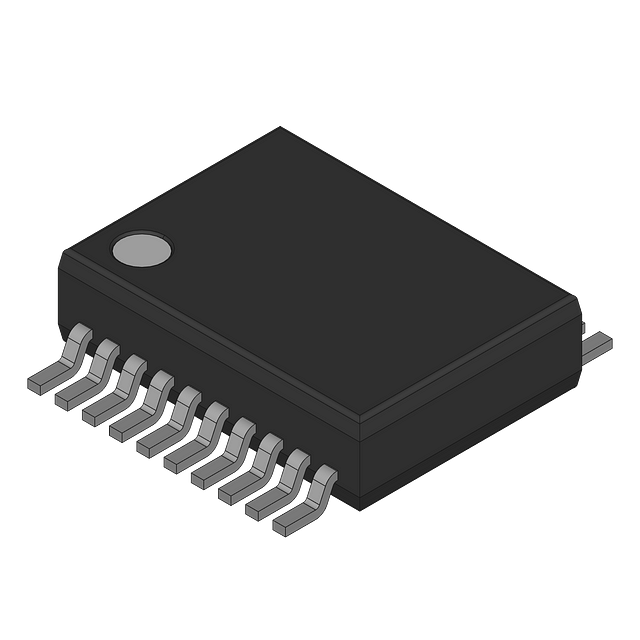

图片仅供参考
详细数据请看参考数据手册
- 型号： 74LCX240MSA
- 制造商： Fairchild Semiconductor
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供74LCX240MSA由Fairchild Semiconductor设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 74LCX240MSA价格参考。Fairchild Semiconductor74LCX240MSA封装/规格：未分类， 暂无。您可以下载74LCX240MSA参考资料、Datasheet数据手册功能说明书，资料中有74LCX240MSA 详细功能的应用电路图电压和使用方法及教程。
74LCX240MSA 是 Fairchild Semiconductor（现属ON Semiconductor）推出的低电压CMOS八路双反相缓冲器/线路驱动器（带3态输出），属于逻辑 - 缓冲器、驱动器、接收器、收发器类别。其典型应用场景包括： - 总线接口与驱动：用于微控制器、FPGA或ASIC与外部并行总线（如地址/数据总线）之间的电平转换与驱动增强，支持3.3V系统中驱动较长PCB走线或多个负载（扇出能力强，IOH/IOL达±24mA）。 - 电平转换：兼容2.5V–3.3V输入/输出电压，可安全连接不同电源域器件（如3.3V主控与2.5V外设），内置上电三态保护，避免总线冲突。 - 噪声敏感系统中的信号整形与隔离：利用其高噪声容限（VNH/VNL ≥ 0.7V）和快速传播延迟（典型tPD = 4.5ns @ VCC=3.3V），在工业控制、通信模块中抑制干扰、重定时或隔离数字信号。 - 便携式与低功耗设备：采用LCX系列超低功耗设计，静态电流极小（ICC < 10μA），适用于电池供电的嵌入式系统、手持终端等对功耗敏感场景。 - 热插拔与总线共享系统：三态输出由独立OE#引脚控制，支持多器件共享同一总线，配合使能信号实现动态挂载/卸载，常见于模块化仪器或背板接口。 该器件采用SOIC-20窄体封装（MSA），适合空间受限的高密度PCB布局。需注意其不支持5V TTL直接输入（最大VIH=3.6V），使用时应确保前端电平兼容。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 集成电路 (IC) |
| 描述 | IC INVERTER DUAL 4-INPUT 20SSOP |
| 产品分类 | 逻辑 - 缓冲器，驱动器，接收器，收发器 |
| 品牌 | Fairchild Semiconductor |
| 数据手册 | |
| 产品图片 |
|
| 产品型号 | 74LCX240MSA |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 74LCX |
| 供应商器件封装 | 20-SSOP |
| 元件数 | 2 |
| 包装 | 管件 |
| 安装类型 | 表面贴装 |
| 封装/外壳 | 20-SSOP（0.209"，5.30mm 宽） |
| 工作温度 | -40°C ~ 85°C |
| 标准包装 | 66 |
| 每元件位数 | 4 |
| 电压-电源 | 2 V ~ 3.6 V |
| 电流-输出高，低 | 24mA，24mA |
| 逻辑类型 | 缓冲器/线路驱动器， 反相 |
