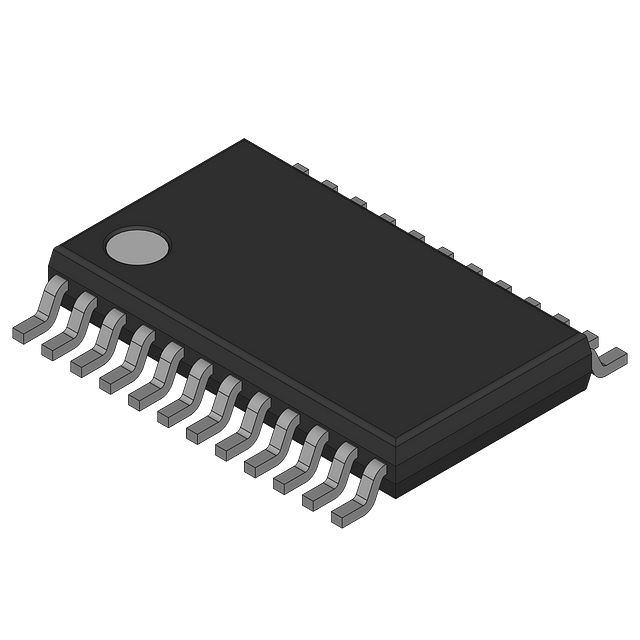

图片仅供参考
详细数据请看参考数据手册
- 型号： 74CBTLV3861PGG
- 制造商： Integrated Device Technology
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供74CBTLV3861PGG由Integrated Device Technology设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 74CBTLV3861PGG价格参考。Integrated Device Technology74CBTLV3861PGG封装/规格：未分类， 暂无。您可以下载74CBTLV3861PGG参考资料、Datasheet数据手册功能说明书，资料中有74CBTLV3861PGG 详细功能的应用电路图电压和使用方法及教程。
IDT（Integrated Device Technology Inc.）的74CBTLV3861PGG是一款低压、高带宽、无阻塞的10位总线开关（Bus Switch），属于逻辑类信号开关，采用CBTLV（Crossbar TTL-Level）工艺，非传统多路复用器或解码器，但常被归类于“信号开关/多路复用器”广义系列中。 该器件为10通道、单刀单掷（SPST）双向模拟开关，具有超低导通电阻（典型值<4Ω）、极低传播延迟（<0.25ns）、轨到轨信号传输能力，且支持3.3V供电（兼容2.5V输入），无电源时呈现高阻态（断电保护）。 典型应用场景包括： - 高速数据总线隔离与切换：在FPGA、ASIC或处理器系统中动态隔离/连接PCIe、DDR控制信号、地址/数据总线分支，避免负载过重； - 热插拔/板卡级信号路由：用于通信背板或模块化设备中，实现板卡上电/下电时关键控制线（如I²C、JTAG、中断信号）的安全切换； - 电平转换辅助路径：配合电平转换器使用，提供低延迟、无失真的信号通路； - 测试与诊断系统：ATE设备中用于灵活配置信号路径，实现多DUT并行测试的信号复用； - 低抖动时钟/使能信号分配：因极低附加抖动和高带宽（>500MHz），适用于敏感使能、复位或低频时钟选通。 注意：74CBTLV3861PGG不含译码逻辑，不可直接替代传统3:8解码器；其核心价值在于高速、低干扰、双向透明的信号门控，适用于对时序和完整性要求严苛的数字互连场景。封装为24-pin TSSOP（PGG），符合工业温度范围（–40°C to +85°C）。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 品牌 | IDT |
| 产品目录 | 半导体 |
| 描述 | 数字总线开关 IC 10BIT BUS SWTCH |
| 产品分类 | 集成电路 - IC |
| 产品手册 | http://www.idt.com/document/dst/74cbtlv3861-datasheet |
| 产品图片 |
|
| rohs | 符合RoHS |
| 产品系列 | 开关 IC,数字总线开关 IC,IDT 74CBTLV3861PGG |
| 产品型号 | 74CBTLV3861PGG |
| 产品种类 | 数字总线开关 IC |
| 传播延迟时间 | 0.25 ns |
| 商标 | IDT |
| 安装风格 | SMD/SMT |
| 封装 | Tube |
| 封装/箱体 | TSSOP-24 |
| 工作温度 | - 40 C to + 85 C |
| 工厂包装数量 | 62 |
| 开关数量 | 1 |
| 开关电流—典型值 | 128 mA |
| 最大工作温度 | + 85 C |
| 最小工作温度 | - 40 C |
| 电源电压-最大 | 3.6 V |
| 电源电压-最小 | 2.3 V |
| 电源电流 | 128 mA |
| 空闲时间—最大值 | 5 ns |
| 系列 | 74CBTLV3861 |
| 运行时间—最大值 | 4.2 ns |
| 零件号别名 | 74CBTLV3861 IDT74CBTLV3861PGG |
