Datasheet下载- 型号： 74ALVT16823DL,512
- 制造商： NXP Semiconductors
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供74ALVT16823DL,512由NXP Semiconductors设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 74ALVT16823DL,512价格参考。NXP Semiconductors74ALVT16823DL,512封装/规格：未分类， 暂无。您可以下载74ALVT16823DL,512参考资料、Datasheet数据手册功能说明书，资料中有74ALVT16823DL,512 详细功能的应用电路图电压和使用方法及教程。
74ALVT16823DL,512 是 NXP USA Inc. 推出的一款 20 位（双 10 位）带三态输出的边沿触发 D 型触发器，属于 ALVT（Advanced Low-Voltage TTL）逻辑系列。其典型应用场景包括： - 高速数据缓冲与寄存： 适用于需要同步锁存并暂存多路并行数据的场合，如通信接口（PCI、VME 总线扩展）、FPGA/CPLD 与外部存储器或外设间的数据中继。 - 总线驱动与隔离： 内置独立三态控制（OE#）和时钟使能（CLKEN#），支持双向总线共享，常用于嵌入式系统中实现地址/数据总线的时序隔离与驱动增强。 - 时序控制与流水线设计： 在数字信号处理（DSP）、工业控制或测试设备中，用作关键路径上的同步寄存器，确保跨时钟域或长布线路径的数据采样稳定性。 - 兼容性升级替代： 因其 3.3V 工作电压、低功耗及TTL电平兼容特性，常用于替代旧款 74LVT 或 74ALVC 系列器件，在保持PCB兼容前提下提升性能与噪声容限。 该器件采用 SSOP-56 封装，强调高速（fMAX ≈ 200 MHz）、低抖动与时序一致性，适用于对建立/保持时间敏感的中高密度逻辑系统。注意其已进入NXP产品生命周期末期（EOL），新设计建议评估替代型号（如 74LVC16374 或基于 FPGA 的软逻辑实现）。
| 参数 | 数值 |
| 产品目录 | 集成电路 (IC) |
| 描述 | IC D-TYPE POS TRG DUAL 56SSOP |
| 产品分类 | 逻辑 - 触发器 |
| 品牌 | NXP Semiconductors |
| 数据手册 | |

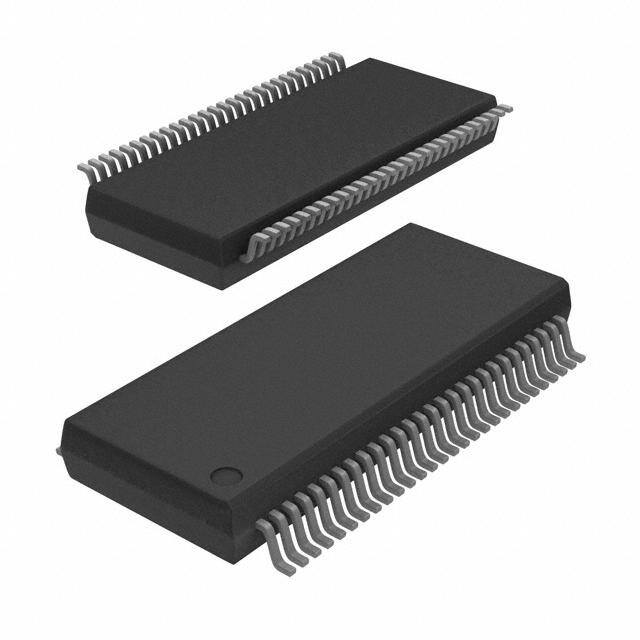

| 产品图片 |
|
| 产品型号 | 74ALVT16823DL,512 |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 74ALVT |
| 不同V、最大CL时的最大传播延迟 | 3.1ns @ 3.3V， 50pF |
| 产品培训模块 | http://www.digikey.cn/PTM/IndividualPTM.page?site=cn&lang=zhs&ptm=24983 |
| 产品目录页面 | |
| 元件数 | 2 |
| 其它名称 | 568-2544-5 |
| 功能 | 主复位 |
| 包装 | 管件 |
| 安装类型 | 表面贴装 |
| 封装/外壳 | 56-BSSOP（0.295"，7.50mm 宽） |
| 工作温度 | -40°C ~ 85°C |
| 标准包装 | 26 |
| 每元件位数 | 9 |
| 电压-电源 | 2.3 V ~ 2.7 V |
| 电流-输出高，低 | 8mA， 8mA; 32mA， 32mA |
| 电流-静态 | 100µA |
| 类型 | D 型 |
| 触发器类型 | 正边沿 |
| 输入电容 | 3pF |
| 输出类型 | 三态， 非反相 |
| 频率-时钟 | 250MHz |
