产品简介:
ICGOO电子元器件商城为您提供74AHC1G06GW,125由NXP Semiconductors设计生产,在icgoo商城现货销售,并且可以通过原厂、代理商等渠道进行代购。 74AHC1G06GW,125价格参考。NXP Semiconductors74AHC1G06GW,125封装/规格:未分类, 暂无。您可以下载74AHC1G06GW,125参考资料、Datasheet数据手册功能说明书,资料中有74AHC1G06GW,125 详细功能的应用电路图电压和使用方法及教程。
74AHC1G06GW,125 是 NXP USA Inc. 推出的单通道六反相器(带开漏输出),属于 AHC 高速 CMOS 系列。其核心特性包括:工作电压 2.0–5.5 V、低功耗、高噪声容限、支持开漏输出(需外接上拉电阻),可实现电平转换、线与逻辑及总线驱动等功能。 典型应用场景包括: 1. I²C 总线接口:开漏输出天然适配 I²C 的双向数据/时钟线,配合上拉电阻实现多主设备通信; 2. 电平转换:在不同电压域(如 3.3 V MCU 与 5 V 外设)间进行逻辑反相+电平适配; 3. LED 驱动控制:开漏输出可直接驱动 LED(阴极接地,阳极接上拉电源),通过反相逻辑控制亮灭; 4. 使能/复位信号调理:用于反相并增强驱动能力,如将 MCU 的低有效使能信号反相后驱动外部器件; 5. 振荡电路与脉冲整形:结合电阻电容构成简易施密特触发振荡器,或对噪声信号进行整形滤波; 6. 地址/控制总线隔离:在嵌入式系统中用于反相片选(/CS)、写使能(/WE)等低有效控制信号。 该器件采用超小型 SOT353(SC-88A)封装,适合空间受限的便携设备(如 IoT 传感器节点、可穿戴设备、工业控制器)。其宽电压范围和稳定性能也适用于汽车电子(符合 AEC-Q100 Grade 3)、家电及消费类电子中的通用逻辑接口需求。
| 参数 | 数值 |
| 产品目录 | 集成电路 (IC)半导体 |
| 描述 | IC INV OPEN-DRAIN OUTPUT 5TSSOP缓冲器和线路驱动器 HEX INVERTER/BUFFER |
| 产品分类 | 逻辑 - 栅极和逆变器集成电路 - IC |
| 品牌 | NXP Semiconductors |
| 产品手册 | |

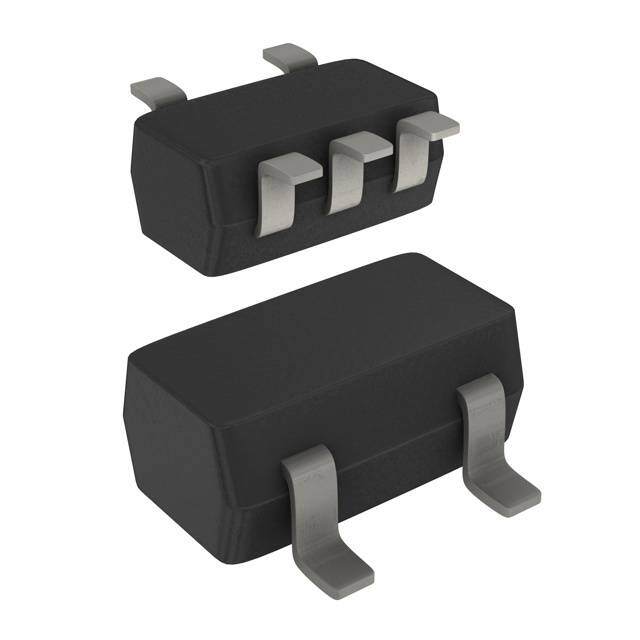

| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 逻辑集成电路,缓冲器和线路驱动器,NXP Semiconductors 74AHC1G06GW,12574AHC |
| 数据手册 | |
| 产品型号 | 74AHC1G06GW,125 |
| 不同V、最大CL时的最大传播延迟 | 7ns @ 5V,50pF |
| 产品培训模块 | http://www.digikey.cn/PTM/IndividualPTM.page?site=cn&lang=zhs&ptm=24983 |
| 产品种类 | 缓冲器和线路驱动器 |
| 低电平输出电流 | 8 mA |
| 供应商器件封装 | 5-TSSOP |
| 其它名称 | 74AHC1G06GW-G |
| 包装 | 带卷 (TR) |
| 商标 | NXP Semiconductors |
| 安装类型 | 表面贴装 |
| 安装风格 | SMD/SMT |
| 封装 | Reel |
| 封装/外壳 | 6-TSSOP(5 引线),SC-88A,SOT-353 |
| 封装/箱体 | SOT-353-5 |
| 工作温度 | -40°C ~ 125°C |
| 工厂包装数量 | 3000 |
| 最大工作温度 | + 125 C |
| 最小工作温度 | - 40 C |
| 极性 | Inverting |
| 标准包装 | 3,000 |
| 每芯片的通道数量 | 1 |
| 特性 | 开路漏极 |
| 电压-电源 | 2 V ~ 5.5 V |
| 电流-输出高,低 | -,8mA |
| 电流-静态(最大值) | 1µA |
| 电源电压-最大 | 5.5 V |
| 电源电压-最小 | 2 V |
| 电路数 | 1 |
| 输入数 | 1 |
| 输入线路数量 | 1 |
| 输出类型 | Open Drain |
| 输出线路数量 | 1 |
| 逻辑电平-低 | 0.5 V ~ 1.65 V |
| 逻辑电平-高 | 1.5 V ~ 3.85 V |
| 逻辑类型 | CMOS |
| 逻辑系列 | AHC |
| 零件号别名 | 74AHC1G06GW-G |
