Datasheet下载- 型号： 74ACTQ543QSCX
- 制造商： Fairchild Semiconductor
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供74ACTQ543QSCX由Fairchild Semiconductor设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 74ACTQ543QSCX价格参考。Fairchild Semiconductor74ACTQ543QSCX封装/规格：未分类， 暂无。您可以下载74ACTQ543QSCX参考资料、Datasheet数据手册功能说明书，资料中有74ACTQ543QSCX 详细功能的应用电路图电压和使用方法及教程。
74ACTQ543QSCX 是安森美（ON Semiconductor）推出的高速CMOS逻辑器件，属于8位双向总线收发器（含三态输出），兼容TTL电平，具有低功耗、高噪声容限和快速传播延迟（典型tPD ≈ 6.5 ns）等特点。其典型应用场景包括： - 微处理器/微控制器系统总线扩展：用于CPU与外设（如RAM、I/O端口、FPGA配置接口）之间的双向数据传输，实现地址/数据总线的驱动与隔离。 - 板级通信桥接：在不同电压域或负载能力不匹配的数字电路间提供电平缓冲与驱动增强，确保信号完整性。 - 工业控制与嵌入式系统：适用于PLC模块、传感器数据采集卡等需可靠、抗干扰双向数据交换的场合。 - 测试设备与自动化仪表：作为可编程逻辑接口，配合FPGA/CPLD实现灵活的数据通路控制。 该器件采用SOIC-24窄体封装（QSCX后缀），支持宽工作温度范围（–40°C 至 +85°C），具备上电三态保护及热插拔兼容设计，适用于对可靠性与稳定性要求较高的中低速数字系统（最高工作频率约100 MHz）。注意：其非LVDS/LVCMOS专用接口，不适用于高速串行通信（如USB、PCIe），亦不推荐用于模拟信号或高精度时序敏感链路。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 集成电路 (IC) |
| 描述 | IC REGISTERED TXRX 3ST 8B 24QSOP |
| 产品分类 | 逻辑 - 缓冲器，驱动器，接收器，收发器 |
| 品牌 | Fairchild Semiconductor |
| 数据手册 | |

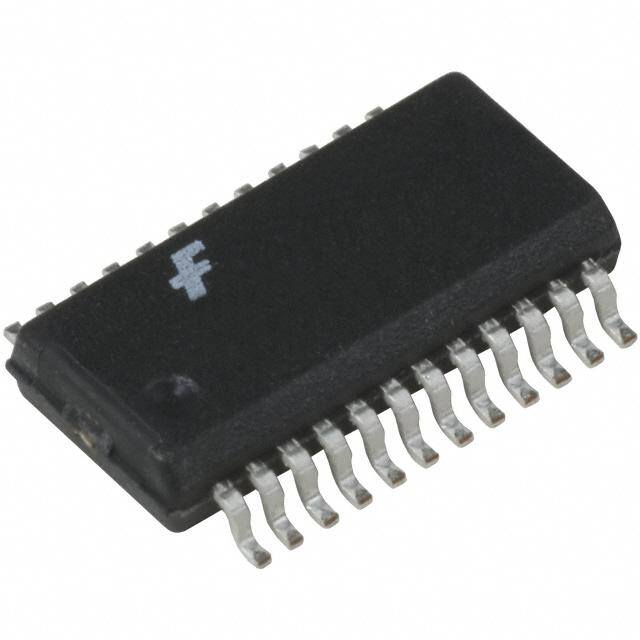

| 产品图片 |
|
| 产品型号 | 74ACTQ543QSCX |
| PCN设计/规格 | |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 74ACTQ |
| 供应商器件封装 | 24-QSOP |
| 元件数 | 1 |
| 包装 | 带卷 （TR） |
| 安装类型 | 表面贴装 |
| 封装/外壳 | 24-SSOP（0.154"，3.90mm 宽） |
| 工作温度 | -40°C ~ 85°C |
| 标准包装 | 2,500 |
| 每元件位数 | 8 |
| 电压-电源 | 4.5 V ~ 5.5 V |
| 电流-输出高，低 | 24mA，24mA |
| 逻辑类型 | 寄存收发器，非反相 |
