Datasheet下载- 型号： 74ACTQ373QSC
- 制造商： Fairchild Semiconductor
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供74ACTQ373QSC由Fairchild Semiconductor设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 74ACTQ373QSC价格参考。Fairchild Semiconductor74ACTQ373QSC封装/规格：未分类， 暂无。您可以下载74ACTQ373QSC参考资料、Datasheet数据手册功能说明书，资料中有74ACTQ373QSC 详细功能的应用电路图电压和使用方法及教程。
ON Semiconductor的74ACTQ373QSC是一款高速、低功耗的八路透明D型锁存器（带三态输出），采用先进的AC/ACT逻辑工艺，工作电压为4.5V–5.5V，具备TTL兼容输入和较强的驱动能力。其典型应用场景包括： - 数据缓冲与暂存：在微处理器系统中用作地址锁存器或数据总线隔离器，例如在8051、Z80等经典MCU系统中锁存低8位地址（ALE信号控制），实现地址/数据复用总线的分离。 - I/O端口扩展：配合并行接口芯片（如8255）或FPGA/CPLD，作为外部外设的数据锁存接口，提升系统I/O驱动能力和抗干扰性。 - 工业控制与仪器仪表：用于PLC模块、数据采集板卡中，可靠锁存传感器读数或控制信号，三态输出便于多器件共享总线。 - 通信接口电路：在RS-232/485接口电路中暂存配置寄存器数据或状态字，确保时序稳定。 - 测试与老化设备：因该器件具有优异的扇出能力（IOH/IOL达±24mA）、低传播延迟（典型6.5ns）及宽温工业级范围（–40°C至+85°C），适用于高可靠性、中速数字系统设计。 需注意：该型号已进入NPD（Not Recommended for New Designs）阶段，ON Semi建议新设计选用更现代的替代方案（如NC7SZ系列或LVCMOS电平器件），但现有设备维护及传统产线仍广泛使用。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 集成电路 (IC) |
| 描述 | IC LATCH TRANSP OCT 3ST 20QSOP |
| 产品分类 | 逻辑 - 锁销 |
| 品牌 | Fairchild Semiconductor |
| 数据手册 | |

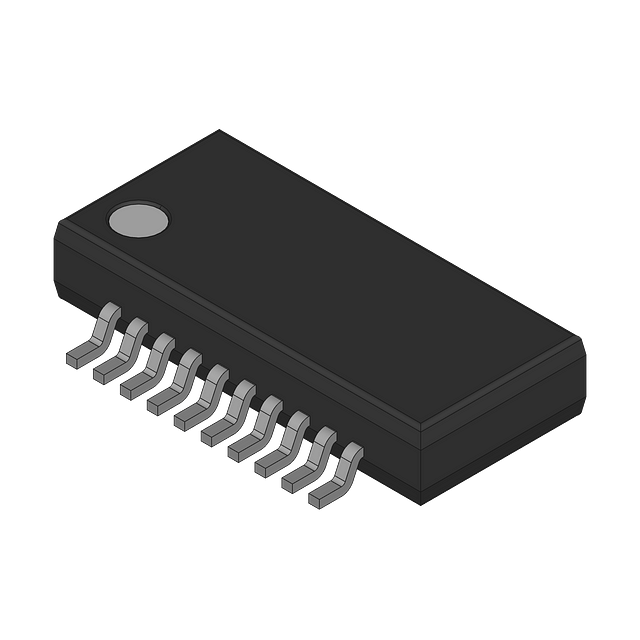

| 产品图片 | |
| 产品型号 | 74ACTQ373QSC |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 74ACTQ |
| 供应商器件封装 | 20-QSOP |
| 包装 | 管件 |
| 安装类型 | 表面贴装 |
| 封装/外壳 | 20-LSOP（0.154"，3.90mm 宽） |
| 工作温度 | -40°C ~ 85°C |
| 延迟时间-传播 | 6.5ns |
| 标准包装 | 54 |
| 独立电路 | 1 |
| 电压-电源 | 4.5 V ~ 5.5 V |
| 电流-输出高，低 | 24mA，24mA |
| 电路 | 8:8 |
| 输出类型 | 三态 |
| 逻辑类型 | D 型透明锁存器 |
