Datasheet下载- 型号： 74ACT821MTCX
- 制造商： Fairchild Semiconductor
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供74ACT821MTCX由Fairchild Semiconductor设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 74ACT821MTCX价格参考。Fairchild Semiconductor74ACT821MTCX封装/规格：未分类， 暂无。您可以下载74ACT821MTCX参考资料、Datasheet数据手册功能说明书，资料中有74ACT821MTCX 详细功能的应用电路图电压和使用方法及教程。
74ACT821MTCX 是安森美（ON Semiconductor）推出的高速CMOS 10位D型边沿触发寄存器（带三态输出），属于逻辑 - 触发器类别。其典型应用场景包括： - 数据缓冲与总线接口：集成10位并行输入/输出及三态输出，适用于微处理器系统、FPGA/CPLD外围扩展中作为数据锁存与总线驱动器，实现多器件共享数据总线（如地址/数据复用总线隔离）。 - 时序控制与状态暂存：在通信接口（如UART、SPI从设备）、工业控制模块中，用于同步采样传感器数据或暂存指令字节，确保跨时钟域数据稳定传输。 - 测试与测量设备：利用其高扇出能力（IOH/IOL达±24mA）、低传播延迟（典型5.5ns @ VCC=5V）和宽工作温度范围（–40°C至+85°C），适用于ATE（自动测试设备）的高速信号采集与输出控制逻辑。 - 消费电子与网络设备：在老式打印机控制器、网络交换芯片外围逻辑、显示驱动接口中，承担像素/指令数据的同步锁存与输出使能管理。 该器件采用TSSOP-24封装（MTCX后缀），具备TTL兼容输入电平、抗噪性强（VIH/VIL裕量大）、低功耗（静态电流<4μA）等优势，适用于对速度、可靠性及空间受限要求较高的中高频数字系统。需注意其为5V单电源供电，不支持3.3V直接接口，设计时应匹配电平转换。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 集成电路 (IC) |
| 描述 | IC D-TYPE POS TRG SNGL 24TSSOP |
| 产品分类 | 逻辑 - 触发器 |
| 品牌 | Fairchild Semiconductor |
| 数据手册 | |

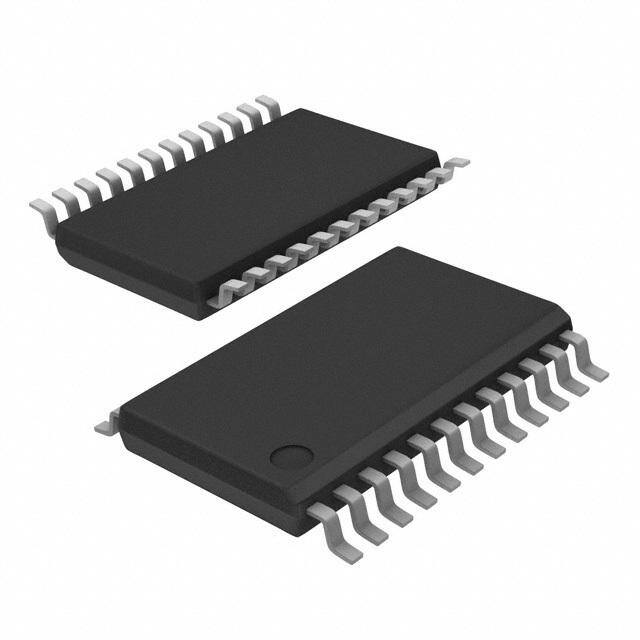

| 产品图片 |
|
| 产品型号 | 74ACT821MTCX |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 74ACT |
| 不同V、最大CL时的最大传播延迟 | 9.5ns @ 5V，50pF |
| 元件数 | 1 |
| 功能 | 标准 |
| 包装 | 带卷 （TR） |
| 安装类型 | 表面贴装 |
| 封装/外壳 | 24-TSSOP（0.173"，4.40mm 宽） |
| 工作温度 | -40°C ~ 85°C |
| 标准包装 | 2,500 |
| 每元件位数 | 10 |
| 电压-电源 | 4.5 V ~ 5.5 V |
| 电流-输出高，低 | 24mA，24mA |
| 电流-静态 | 80µA |
| 类型 | D 型 |
| 触发器类型 | 正边沿 |
| 输入电容 | 4.5pF |
| 输出类型 | 三态， 非反相 |
| 频率-时钟 | 150MHz |
