Datasheet下载- 型号： 74AC377MTC
- 制造商： Fairchild Semiconductor
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供74AC377MTC由Fairchild Semiconductor设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 74AC377MTC价格参考。Fairchild Semiconductor74AC377MTC封装/规格：未分类， 暂无。您可以下载74AC377MTC参考资料、Datasheet数据手册功能说明书，资料中有74AC377MTC 详细功能的应用电路图电压和使用方法及教程。
ON Semiconductor 的 74AC377MTC 是一款高速、低功耗的八路 D 型边沿触发正沿触发器（带三态输出），属于 74AC 系列（先进 CMOS），工作电压为 2.0V–6.0V，典型传播延迟约 8ns（VCC=5V），具有高噪声容限和强驱动能力。 其主要应用场景包括： ✅ 数字系统数据锁存与同步：在微控制器、FPGA 或 DSP 系统中，用于在时钟上升沿可靠捕获并暂存并行数据（如地址/数据总线隔离、状态寄存）、实现跨时钟域同步（需配合握手逻辑）。 ✅ 总线接口与驱动控制：内置三态输出使能（OE̅）引脚，支持多器件共享数据总线，常用于工业控制板、通信模块中作为缓冲/锁存器，隔离主控与外设（如ADC采样数据暂存、LED/LCD段码锁存）。 ✅ 状态机与序列控制：在可编程逻辑或简易控制器中构成寄存器组，保存设备运行状态、计数器值或配置参数。 ✅ 测试与测量设备：在逻辑分析仪、ATE（自动测试设备）中用于高速信号采样保持，确保数据在时钟边沿准确捕获。 注意：该器件无异步清零（仅同步置位/复位型号为74AC374；74AC377为纯D触发器，仅含时钟和OE̅控制），设计时需确保时钟信号干净、负载匹配，避免因边沿抖动导致误触发。适用于中高速（≤100MHz）、低功耗、宽电压兼容的工业及消费类嵌入式场景。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 集成电路 (IC) |
| 描述 | IC D-TYPE POS TRG SNGL 20TSSOP |
| 产品分类 | 逻辑 - 触发器 |
| 品牌 | Fairchild Semiconductor |
| 数据手册 | |

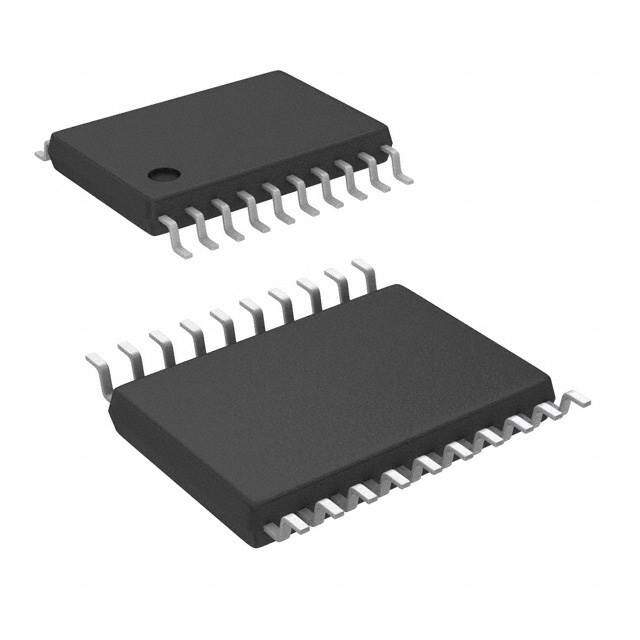

| 产品图片 |
|
| 产品型号 | 74AC377MTC |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 74AC |
| 不同V、最大CL时的最大传播延迟 | 9ns @ 5V，50pF |
| 元件数 | 1 |
| 功能 | 标准 |
| 包装 | 管件 |
| 安装类型 | 表面贴装 |
| 封装/外壳 | 20-TSSOP（0.173"，4.40mm 宽） |
| 工作温度 | -40°C ~ 85°C |
| 标准包装 | 1,825 |
| 每元件位数 | 8 |
| 电压-电源 | 2 V ~ 6 V |
| 电流-输出高，低 | 24mA，24mA |
| 电流-静态 | 40µA |
| 类型 | D 型 |
| 触发器类型 | 正边沿 |
| 输入电容 | 4.5pF |
| 输出类型 | 非反相 |
| 频率-时钟 | 175MHz |
