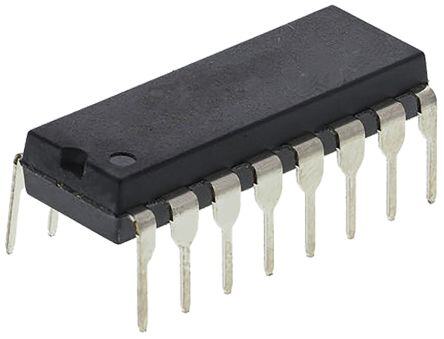

图片仅供参考
详细数据请看参考数据手册
- 型号： 74AC11086N
- 制造商： Texas Instruments
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供74AC11086N由Texas Instruments设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 74AC11086N价格参考。Texas Instruments74AC11086N封装/规格：未分类， 暂无。您可以下载74AC11086N参考资料、Datasheet数据手册功能说明书，资料中有74AC11086N 详细功能的应用电路图电压和使用方法及教程。
74AC11086N 是德州仪器（Texas Instruments）推出的高速CMOS逻辑器件，属于“逻辑 - 栅极和逆变器”类别，实际为双路2输入正与门 + 单路2输入正或门（即：2×AND + 1×OR，共三门，标准封装为14引脚DIP）。其典型应用场景包括： - 数字系统中的组合逻辑构建：用于实现基本布尔函数，如使能控制、状态合并、信号选通等。例如，在数据总线仲裁中，将多个就绪信号（AND）与中断请求（OR）协同处理。 - 工业控制与接口电路：在PLC模块、传感器信号调理板中，作为电平转换与逻辑整合单元，配合微控制器实现输入信号预处理（如仅当两个安全开关同时闭合且无故障信号时才允许启动）。 - 通信设备中的协议逻辑：在低速串行接口（如RS-232/485收发控制）中，生成方向控制信号（需TX_EN AND !RX_BUSY）或错误标志汇总（OR多个故障位）。 - 教育与原型开发：因采用DIP-14封装及宽电源范围（2V–6V），常用于教学实验板和面包板验证，帮助理解组合逻辑设计与AC系列高速特性（典型传播延迟约8ns @ 5V）。 注：该器件已停产（NRND），现多由功能兼容的74LVC系列替代，但原设计仍见于部分工业存量设备中。应用时需注意其TTL电平兼容性及扇出能力（IOH/IOL ±24mA）。
| 参数 | 数值 |
| 产品目录 | 集成电路 (IC)半导体 |
| 描述 | IC GATE XOR 4CH 2-INP 16-DIP逻辑门 Quad 2 Input |
| 产品分类 | 逻辑 - 栅极和逆变器集成电路 - IC |
| 品牌 | Texas Instruments |
| 产品手册 | |
| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 逻辑集成电路,逻辑门,Texas Instruments 74AC11086N74AC |
| 数据手册 | |
| 产品型号 | 74AC11086N |
| PCN设计/规格 | |
| 不同V、最大CL时的最大传播延迟 | 6.8ns @ 5V，50pF |
| 产品 | XOR |
| 产品种类 | 逻辑门 |
| 传播延迟时间 | 7.6 ns |
| 低电平输出电流 | 24 mA |
| 供应商器件封装 | 16-PDIP |
| 其它名称 | 296-32791-5 |
| 包装 | 管件 |
| 单位重量 | 1 g |
| 商标 | Texas Instruments |
| 安装类型 | 通孔 |
| 安装风格 | Through Hole |
| 封装 | Tube |
| 封装/外壳 | 16-DIP（0.300"，7.62mm） |
| 封装/箱体 | PDIP-16 |
| 工作温度 | -40°C ~ 85°C |
| 工作温度范围 | - 40 C to + 85 C |
| 工厂包装数量 | 25 |
| 最大工作温度 | + 85 C |
| 最小工作温度 | - 40 C |
| 栅极数量 | 4 Gate |
| 标准包装 | 25 |
| 特性 | - |
| 电压-电源 | 3 V ~ 5.5 V |
| 电流-输出高，低 | 24mA，24mA |
| 电流-静态（最大值） | 4µA |
| 电源电压-最大 | 5.5 V |
| 电源电压-最小 | 3 V |
| 电路数 | 4 |
| 系列 | 74AC11086 |
| 输入/输出线数量 | 2 / 1 |
| 输入数 | 2 |
| 输入线路数量 | 2 |
| 输出线路数量 | 1 |
| 逻辑电平-低 | 0.9 V ~ 1.65 V |
| 逻辑电平-高 | 2.1 V ~ 3.85 V |
| 逻辑类型 | XOR（异或） |
| 逻辑系列 | AC |
| 高电平输出电流 | - 24 mA |
