Datasheet下载- 型号： 74AC109SJ
- 制造商： Fairchild Semiconductor
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供74AC109SJ由Fairchild Semiconductor设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 74AC109SJ价格参考。Fairchild Semiconductor74AC109SJ封装/规格：未分类， 暂无。您可以下载74AC109SJ参考资料、Datasheet数据手册功能说明书，资料中有74AC109SJ 详细功能的应用电路图电压和使用方法及教程。
ON Semiconductor的74AC109SJ是一款双路正沿触发JK触发器（带异步置位/复位），属于高速AC系列CMOS逻辑器件。其典型应用场景包括： - 数字时序控制：用于构建计数器、分频器、状态机等，如在通信接口中实现波特率分频或时钟同步逻辑； - 数据锁存与寄存： 在微控制器外围电路中暂存控制信号或状态信息，例如在LED扫描驱动、键盘扫描电路中锁存按键状态； - 脉冲整形与边沿检测： 利用JK触发器的翻转功能，将不规则输入转换为稳定方波，或配合其他门电路实现上升沿/下降沿触发； - 工业控制模块： 在PLC扩展板、传感器信号调理电路中，作为抗干扰的同步触发单元，提升系统可靠性； - 教育与原型开发： 因其功能明确、电气特性稳定（VCC=2–6V，tPD≈8ns @ 5V），常用于数字电路实验教学及FPGA/CPLD外围逻辑补充。 需注意：该器件为SOIC-16封装，已停产（NRND），现多用于维护现有设备或对成本/供货敏感度较低的工业场景，新设计建议评估替代型号（如74LVC109或ON Semi兼容新品）。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 集成电路 (IC) |
| 描述 | IC JK TYPE POS TRG DUAL 16SOP |
| 产品分类 | 逻辑 - 触发器 |
| 品牌 | Fairchild Semiconductor |
| 数据手册 | |

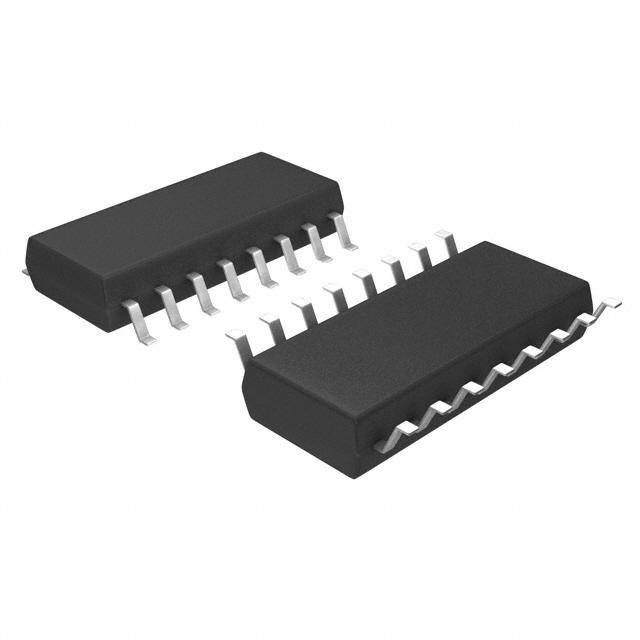

| 产品图片 |
|
| 产品型号 | 74AC109SJ |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 74AC |
| 不同V、最大CL时的最大传播延迟 | 10ns @ 5V，50pF |
| 元件数 | 2 |
| 功能 | 设置（预设）和复位 |
| 包装 | 管件 |
| 安装类型 | 表面贴装 |
| 封装/外壳 | 16-SOIC（0.209"，5.30mm 宽） |
| 工作温度 | -40°C ~ 85°C |
| 标准包装 | 47 |
| 每元件位数 | 1 |
| 电压-电源 | 2 V ~ 6 V |
| 电流-输出高，低 | 24mA，24mA |
| 电流-静态 | 2µA |
| 类型 | JK 型 |
| 触发器类型 | 正边沿 |
| 输入电容 | 4.5pF |
| 输出类型 | 差分 |
| 频率-时钟 | 175MHz |
