Datasheet下载- 型号： 74ABT541CMSAX
- 制造商： Fairchild Semiconductor
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供74ABT541CMSAX由Fairchild Semiconductor设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 74ABT541CMSAX价格参考。Fairchild Semiconductor74ABT541CMSAX封装/规格：未分类， 暂无。您可以下载74ABT541CMSAX参考资料、Datasheet数据手册功能说明书，资料中有74ABT541CMSAX 详细功能的应用电路图电压和使用方法及教程。
74ABT541CMSAX 是安森美（ON Semiconductor）推出的高速ABT系列八路缓冲器/线路驱动器（带三态输出），属于逻辑接口器件。其典型应用场景包括： - 总线驱动与隔离：用于微处理器、FPGA或ASIC系统中驱动高电容负载或多负载数据总线（如地址/数据总线），提供强驱动能力（输出电流达±32mA）和快速开关特性（tPD ≈ 3.5ns），有效提升信号完整性。 - 电平转换与信号整形：兼容5V TTL电平，可作为噪声敏感环境下的信号再生器，消除长线传输引起的衰减与畸变，增强抗干扰能力。 - 板级通信接口：在工业控制、通信设备或嵌入式主板中，用作SPI、并行接口或背板互连的缓冲/隔离环节，支持热插拔（配合上拉/下拉电阻及电源时序设计）。 - 测试与开发系统：在ATE（自动测试设备）或原型验证平台中，灵活配置为单向驱动器或接收器，便于信号注入、监测或总线分时复用。 该器件采用SOIC-20封装，工作温度范围为–40°C 至 +85°C，适用于工业及商用级中高可靠性场景。注意其为非总线保持型、无施密特触发，设计时需确保输入信号边沿清晰、避免浮空。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 集成电路 (IC) |
| 描述 | IC BUFF/DVR TRI-ST 8BIT 20SSOP |
| 产品分类 | 逻辑 - 缓冲器，驱动器，接收器，收发器 |
| 品牌 | Fairchild Semiconductor |
| 数据手册 | |

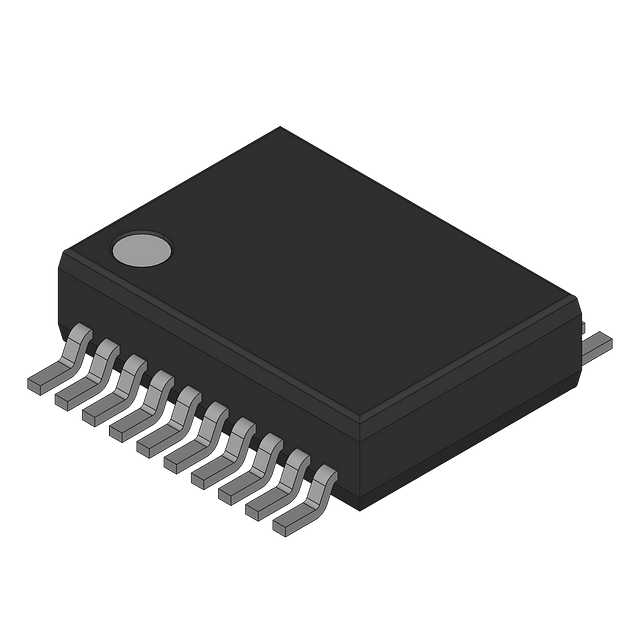

| 产品图片 |
|
| 产品型号 | 74ABT541CMSAX |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 74ABT |
| 供应商器件封装 | 20-SSOP |
| 元件数 | 1 |
| 包装 | 带卷 （TR） |
| 安装类型 | 表面贴装 |
| 封装/外壳 | 20-SSOP（0.209"，5.30mm 宽） |
| 工作温度 | -40°C ~ 85°C |
| 标准包装 | 2,000 |
| 每元件位数 | 8 |
| 电压-电源 | 4.5 V ~ 5.5 V |
| 电流-输出高，低 | 32mA，64mA |
| 逻辑类型 | 缓冲器/线路驱动器，非反相 |
