Datasheet下载- 型号： 74ABT374CMSAX
- 制造商： Fairchild Semiconductor
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供74ABT374CMSAX由Fairchild Semiconductor设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 74ABT374CMSAX价格参考。Fairchild Semiconductor74ABT374CMSAX封装/规格：未分类， 暂无。您可以下载74ABT374CMSAX参考资料、Datasheet数据手册功能说明书，资料中有74ABT374CMSAX 详细功能的应用电路图电压和使用方法及教程。
74ABT374CMSAX 是安森美（ON Semiconductor）推出的高速ABT系列八路D型透明锁存器/边沿触发触发器（带三态输出），常用于数字系统中的数据锁存、缓冲与总线接口。其典型应用场景包括： - 微处理器/微控制器系统：作为地址锁存器或数据缓冲器，配合CPU进行地址/数据总线隔离与驱动（如8051、Z80等老式或嵌入式系统中）。 - 工业控制与通信接口：在PLC、数据采集模块中暂存传感器数据或控制指令，利用其高驱动能力（±32mA）和低功耗特性适应噪声环境。 - FPGA/CPLD外围电路：为可编程器件提供可靠的输入数据锁存或输出电平转换，支持5V TTL电平兼容，便于与传统逻辑器件互连。 - 测试设备与仪器仪表：在逻辑分析仪、ATE（自动测试设备）中实现信号同步采样与暂存，利用其1.5ns典型传播延迟和±0.2ns通道间偏斜保障时序精度。 - LED显示驱动与扫描控制：配合行/列驱动芯片，锁存显示数据并控制输出使能，实现稳定动态扫描。 该器件工作电压4.5–5.5V，-40°C至+85°C工业级温度范围，具备上电高阻态、热插拔保护及强抗干扰能力，适用于对可靠性与时序要求较高的中速数字系统。注意：因属较早的ABT系列，现多用于工业存量设备维护或特定兼容性设计，新项目建议评估更先进低功耗替代方案。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 集成电路 (IC) |
| 描述 | IC D-TYPE POS TRG SNGL 20SSOP |
| 产品分类 | 逻辑 - 触发器 |
| 品牌 | Fairchild Semiconductor |
| 数据手册 | |

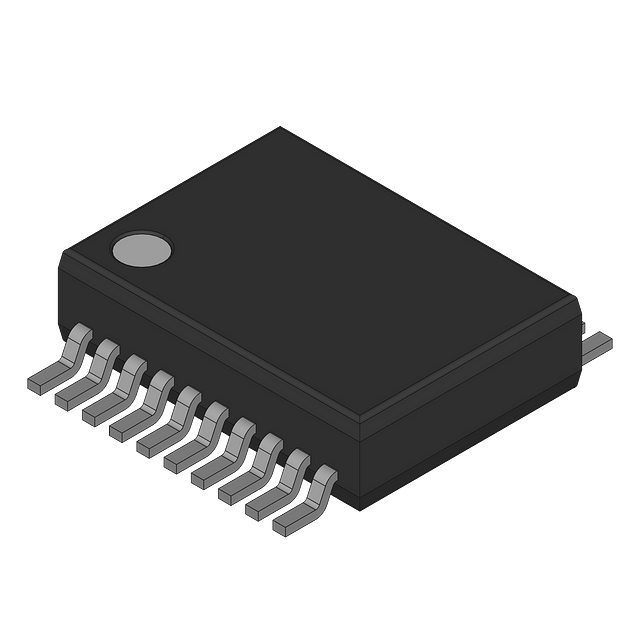

| 产品图片 |
|
| 产品型号 | 74ABT374CMSAX |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 74ABT |
| 不同V、最大CL时的最大传播延迟 | 5ns @ 5V，50pF |
| 元件数 | 1 |
| 功能 | 标准 |
| 包装 | 带卷 （TR） |
| 安装类型 | 表面贴装 |
| 封装/外壳 | 20-SSOP（0.209"，5.30mm 宽） |
| 工作温度 | -40°C ~ 85°C |
| 标准包装 | 2,000 |
| 每元件位数 | 8 |
| 电压-电源 | 4.5 V ~ 5.5 V |
| 电流-输出高，低 | 32mA，64mA |
| 电流-静态 | 50µA |
| 类型 | D 型 |
| 触发器类型 | 正边沿 |
| 输入电容 | 5pF |
| 输出类型 | 三态， 非反相 |
| 频率-时钟 | 200MHz |
