Datasheet下载- 型号： 69190-236HLF
- 制造商： FCI
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供69190-236HLF由FCI设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 69190-236HLF价格参考。FCI69190-236HLF封装/规格：未分类， 暂无。您可以下载69190-236HLF参考资料、Datasheet数据手册功能说明书，资料中有69190-236HLF 详细功能的应用电路图电压和使用方法及教程。
Amphenol FCI 的 69190-236HLF 是一款高可靠性矩形针座（公插针）连接器，属于其 popular Micro-Fit 3.0™ 系列（间距3.0mm），采用UL94V-0阻燃热塑性外壳与镀金铜合金端子，支持23位单排或双排配置（该型号为23位单排）。其典型应用场景包括：工业自动化设备（如PLC模块、I/O端子板的板对板/板对线信号连接）、医疗电子设备（监护仪、诊断设备内部低电压信号传输）、通信基站电源与控制接口、汽车电子控制单元（ECU）的次级信号互联（非高压/动力系统），以及消费类高端打印机、扫描仪等办公设备的内部模块化连接。该连接器具备防误插结构、5A/极额定电流、耐插拔次数≥100次，并通过RoHS/REACH认证，适用于需紧凑尺寸、稳定接触和中等功率信号传输的嵌入式互连场景。注意：不适用于高温、高振动主电源回路或严苛车载引擎舱环境。
| 参数 | 数值 |
| 产品目录 | 连接器，互连器件连接器 |
| 描述 | BERGSTIK II SR STRAIGHT RET集管和线壳 36P HDR |
| 产品分类 | 矩形连接器 - 针座，公插针集管和线壳 |
| 品牌 | FCI |
| 产品手册 | |

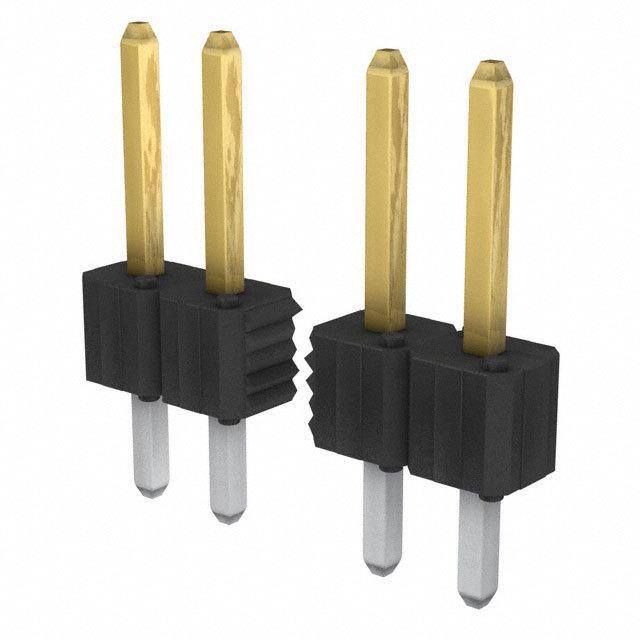

| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | FCI 69190-236HLFBERGSTIK® II，MezzSelect™，基础增强型 |
| 数据手册 | |
| 产品型号 | 69190-236HLF |
| PCN设计/规格 | |
| 产品种类 | 集管和线壳 |
| 产品类型 | Headers |
| 位置数量 | 36 |
| 加载的针脚数 | 全部 |
| 包装 | 散装 |
| 商标 | FCI |
| 外壳材料 | Thermoplastic |
| 安装类型 | 通孔 |
| 安装角 | Vertical |
| 安装风格 | - |
| 封装 | Bulk |
| 工厂包装数量 | 100 |
| 排数 | 1 |
| 排距 | - |
| 标准包装 | 100 |
| 特性 | - |
| 电压额定值 | 1.5 kV |
| 电流额定值 | 3 A |
| 端接 | 压配式 |
| 端接柱长度 | 3.05 mm |
| 端接类型 | Through Hole |
| 类型 | Unshrouded |
| 系列 | BergStik |
| 紧固类型 | - |
| 绝缘电阻 | 5000 MOhms |
| 节距 | 2.54 mm |
| 视频文件 | http://www.digikey.cn/classic/video.aspx?PlayerID=1364138032001&width=640&height=455&videoID=77795873001 |
| 触头类型 | 公形引脚 |
| 触头配接长度 | 0.120"（3.05mm） |
| 触头镀层 | 金或金，GXT™ |
| 触头镀层厚度 | 15µin （0.38µm） |
| 触点材料 | Phosphor Bronze |
| 触点电镀 | Gold |
| 触点类型 | Pin (Male) |
| 连接器类型 | 接头，无罩 |
| 配合柱长度 | 5.84 mm |
| 针脚数 | 36 |
| 间距 | 0.100"（2.54mm） |
| 颜色 | 黑 |
