Datasheet下载- 型号： 5KP14CA-G
- 制造商： COMCHIP TECHNOLOGY
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供5KP14CA-G由COMCHIP TECHNOLOGY设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 5KP14CA-G价格参考。COMCHIP TECHNOLOGY5KP14CA-G封装/规格：未分类， 暂无。您可以下载5KP14CA-G参考资料、Datasheet数据手册功能说明书，资料中有5KP14CA-G 详细功能的应用电路图电压和使用方法及教程。
5KP14CA-G 是 Comchip Technology 推出的一款大功率双向TVS（瞬态电压抑制）二极管，主要应用于电路的瞬态过压保护。其击穿电压典型值为14V（双向，即±14V），峰值脉冲功率达5kW（10/1000μs波形），可承受高达367A的峰值脉冲电流，具有响应速度快（<1ns）、钳位电压低（约23.2V）等优势。 典型应用场景包括： - 电源输入端口保护：用于AC/DC适配器、开关电源、工业电源模块等，抵御雷击感应浪涌、开关噪声或电网波动引起的瞬态高压； - 通信接口防护：在RS-485、CAN总线、以太网供电（PoE）等工业通信线路中，抑制ESD（静电放电）及EFT（电快速瞬变）干扰； - 汽车电子系统：适用于车载信息娱乐、车身控制模块等12V/24V系统，满足ISO 7637-2/ISO 16750-2等汽车级浪涌测试要求； - 消费类与工控设备：如安防摄像头、POS终端、PLC I/O端口等，防止因插拔、接地不良或外部干扰导致的电压尖峰损坏后端IC（如MCU、传感器、接口芯片）。 该器件采用DO-214AB（SMC）封装，具备良好的散热性与可靠性，工作结温范围宽（–65℃ ~ +175℃），符合RoHS与无卤素标准。需注意：应配合合理PCB布局（短而粗的走线、就近接地）、必要时串联限流电阻或保险丝，以实现最优保护效果。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 电路保护 |
| 描述 | TVS DIODE 14VWM 23.2VC R6 |
| 产品分类 | TVS - 二极管 |
| 品牌 | Comchip Technology |
| 数据手册 | |

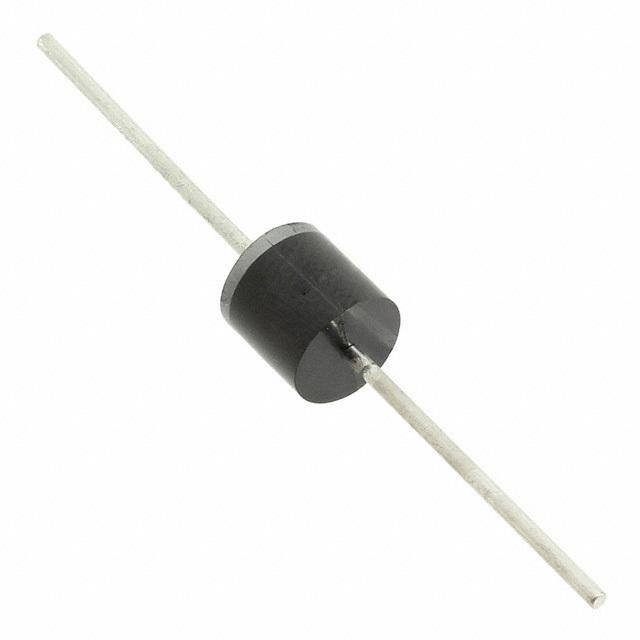

| 产品图片 | |
| 产品型号 | 5KP14CA-G |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 不同频率时的电容 | - |
| 供应商器件封装 | R-6 |
| 功率-峰值脉冲 | 5000W （5kW） |
| 包装 | 带盒（TB） |
| 单向通道 | - |
| 双向通道 | 1 |
| 安装类型 | 通孔 |
| 封装/外壳 | R6，轴向 |
| 工作温度 | -55°C ~ 150°C |
| 应用 | 通用 |
| 标准包装 | 250 |
| 电压-击穿（最小值） | 15.6V |
| 电压-反向关态（典型值） | 14V |
| 电压-箝位（最大值）@Ipp | 23.2V |
| 电流-峰值脉冲(10/1000µs) | 215.52A |
| 电源线路保护 | 无 |
| 类型 | 齐纳 |
