Datasheet下载- 型号： 5720-RC
- 制造商： Bourns
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供5720-RC由Bourns设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 5720-RC价格参考。Bourns5720-RC封装/规格：未分类， 暂无。您可以下载5720-RC参考资料、Datasheet数据手册功能说明书，资料中有5720-RC 详细功能的应用电路图电压和使用方法及教程。
Bourns Inc. 的 5720-RC 是一款径向引线式固定电感器（鼓形磁芯，环氧树脂封装），典型电感值为 100 µH（可选其他值），额定电流约 350 mA，直流电阻低，具备良好饱和特性与温度稳定性。其主要应用场景包括： 1. DC-DC 转换器滤波：常用于降压（Buck）或升压（Boost）电源拓扑的输出端，配合电容构成 LC 滤波网络，抑制开关噪声，平滑输出电压； 2. EMI 抑制与输入滤波：在电源输入侧抑制高频传导干扰，满足 FCC/CISPR 等电磁兼容要求； 3. 模拟/音频电路去耦：为运算放大器、传感器供电回路提供局部储能与高频旁路，降低电源纹波对敏感信号的影响； 4. 工业控制与家电电源：适用于小型适配器、LED 驱动器、PLC 模块、智能电表等对可靠性、成本和尺寸有平衡要求的中低功率场景； 5. 汽车电子辅助系统：在非安全关键类车载电源（如信息娱乐、车身控制模块）中，满足 AEC-Q200 基础可靠性要求（注：5720-RC 本身非车规认证型号，实际车载应用需确认具体批次及客户认证状态）。 该器件结构坚固、抗振动性好，适合通孔焊接（THT）工艺，便于手工维修与批量生产。但不适用于高频（>1 MHz）或大电流（>500 mA）场合，此时建议选用屏蔽型功率电感或贴片器件。
| 参数 | 数值 |
| 产品目录 | 电感器，线圈，扼流圈无源元件 |
| DC电阻(DCR) | 2.64 欧姆最大 |
| 描述 | CHOKE RF 4.5MH 15% RADIAL固定电感器 4.5mH 15% |
| 产品分类 | 固定值电感器电感器 |
| 品牌 | J.W. Miller |
| 产品手册 | |

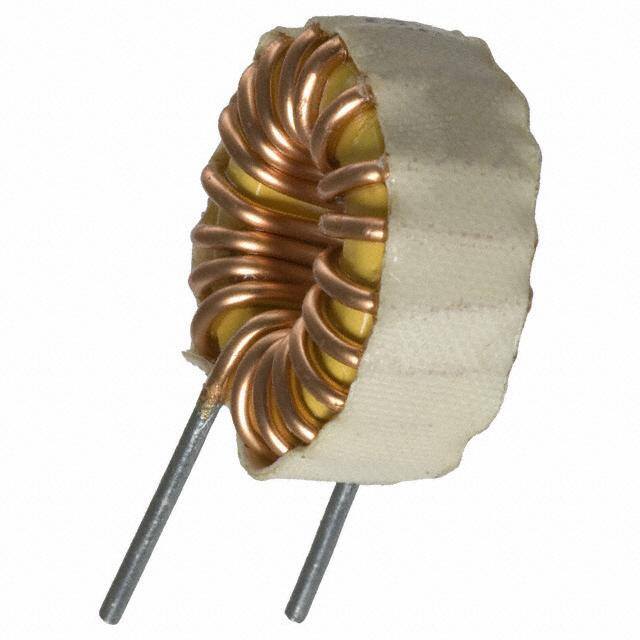

| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 固定电感器,J.W. Miller 5720-RC5700 |
| 数据手册 | |
| 产品型号 | 5720-RC |
| 不同频率时的Q值 | - |
| 产品培训模块 | http://www.digikey.cn/PTM/IndividualPTM.page?site=cn&lang=zh&ptm=24946 |
| 产品种类 | Toroid Inductors |
| 供应商器件封装 | - |
| 包装 | 散装 |
| 商标 | J.W. Miller |
| 外壳宽度 | 0.75 in |
| 外壳直径 | 1.812 in |
| 外壳高度 | 1.812 in |
| 大小/尺寸 | 1.812" 直径 x 0.750" 宽（46.02mm x 19.05mm） |
| 安装类型 | 通孔 |
| 容差 | 15 % |
| 封装/外壳 | 径向 |
| 屏蔽 | 无屏蔽 |
| 工作温度 | -55°C ~ 105°C |
| 工作温度范围 | - 55 C to + 105 C |
| 工厂包装数量 | 120 |
| 最大直流电流 | 1.25 A |
| 最大直流电阻 | 2.64 Ohms |
| 材料-磁芯 | - |
| 标准包装 | 20 |
| 电感 | 4.5 mH |
| 电流-饱和值 | - |
| 端接类型 | Radial |
| 类型 | High Current Toroid Inductors |
| 系列 | 5700 |
| 频率-测试 | 1kHz |
| 频率-自谐振 | - |
| 额定电流 | 1.25A |
| 高度-安装（最大值） | - |
