Datasheet下载- 型号： 564R20GAD22
- 制造商： Vishay
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供564R20GAD22由Vishay设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 564R20GAD22价格参考。Vishay564R20GAD22封装/规格：未分类， 暂无。您可以下载564R20GAD22参考资料、Datasheet数据手册功能说明书，资料中有564R20GAD22 详细功能的应用电路图电压和使用方法及教程。
564R20GAD22 是 Vishay Specialty Capacitors（威世特种电容）旗下一款高压陶瓷电容器，属于其564系列（即“Dipped Tantalum-Style”陶瓷封装，实为高可靠性多层陶瓷电容MLCC的特殊封装形式）。该型号额定电压2000 VDC，标称电容22 pF，容差±2%（G），采用轴向引线、环氧树脂包封结构（D22表示径向/轴向封装代码），具备优异的高频稳定性、低ESL/ESR及强抗脉冲能力。 典型应用场景包括： - 高压脉冲与能量存储电路：如X射线发生器、激光驱动器、粒子探测器中的触发/整形网络； - 射频与微波系统：作为耦合、旁路或调谐电容，用于雷达发射模块、医疗射频消融设备等高频高压场合； - 工业电源与电力电子：开关电源（SMPS）中的缓冲吸收（snubber）电路，抑制IGBT/MOSFET关断尖峰； - 航空航天与军工设备：因符合MIL-PRF-55681（原MIL-C-55681）标准，适用于高可靠性、宽温（–55°C 至 +125°C）、抗振动/冲击环境。 需注意：该器件非普通商用MLCC，其轴向引线和环氧封装专为高压绝缘与机械鲁棒性设计，不适用于高密度贴片组装。实际选型中应重点验证其电压降额（建议≤50%额定电压）、PCB爬电距离及温度系数（NPO/C0G特性，TC≈0±30 ppm/°C）。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 电容器 |
| 描述 | CAP CER 2200PF 2KV 20% RADIAL |
| 产品分类 | 陶瓷电容器 |
| 品牌 | Vishay BC Components |
| 数据手册 | |

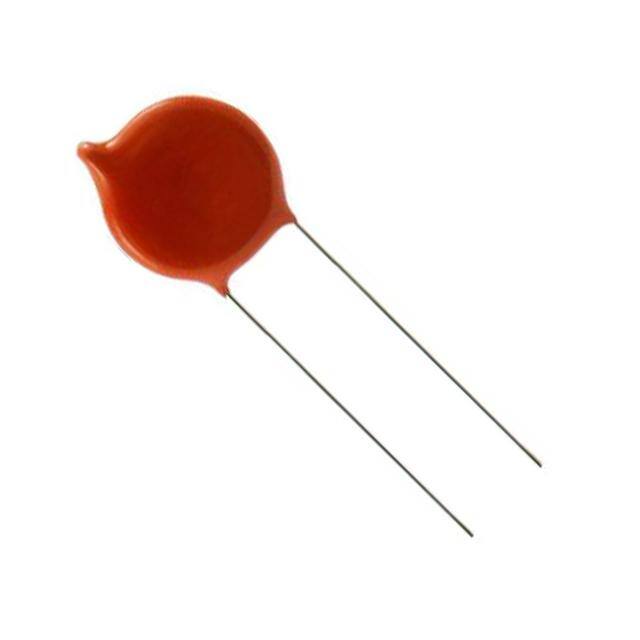

| 产品图片 | |
| 产品型号 | 564R20GAD22 |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | Cera-Mite 564R |
| 包装 | 散装 |
| 厚度（最大值） | - |
| 大小/尺寸 | 0.402" 直径（10.20mm） |
| 安装类型 | 通孔 |
| 容差 | ±20% |
| 封装/外壳 | 径向，圆盘 |
| 工作温度 | -25°C ~ 105°C |
| 应用 | 通用 |
| 引线形式 | 直形 |
| 引线间距 | 0.252"（6.40mm） |
| 标准包装 | 250 |
| 温度系数 | Z5U |
| 特性 | - |
| 电压-额定 | 2000V（2kV） |
| 电容 | 2200pF |
| 等级 | - |
| 高度-安装（最大值） | 0.591"（15.00mm） |
