Datasheet下载- 型号： 5225974-5
- 制造商： CORCOM/TYCO ELECTRONICS
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供5225974-5由CORCOM/TYCO ELECTRONICS设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 5225974-5价格参考。CORCOM/TYCO ELECTRONICS5225974-5封装/规格：未分类， 暂无。您可以下载5225974-5参考资料、Datasheet数据手册功能说明书，资料中有5225974-5 详细功能的应用电路图电压和使用方法及教程。
TE Connectivity（泰科电子）的型号5225974-5是一款同轴射频适配器，属于高性能射频连接解决方案的一部分。该适配器主要用于在不同类型的射频连接器之间实现可靠的阻抗匹配和信号传输，典型应用场景包括通信设备、无线基础设施、测试与测量系统以及工业射频设备。 具体应用中，5225974-5常用于基站天线系统、射频测试仪器之间的连接转换（如用于实验室或生产线上对射频模块的检测），以及雷达、航空航天和国防电子系统中对高稳定性射频链路的需求。其设计支持高频信号传输，具备低插入损耗和优良的回波损耗性能，确保信号完整性。 该适配器通常适用于需要频繁更换或调试连接配置的环境，例如研发实验室或现场维护作业。其坚固结构和优质材料可承受严苛工作环境，提供长期稳定的电气和机械性能。此外，该产品符合行业标准，便于集成到现有射频系统中，提升系统的兼容性与灵活性。 总之，5225974-5广泛应用于对可靠性、高频性能要求较高的领域，是现代通信和电子系统中不可或缺的关键组件之一。
| 参数 | 数值 |
| 3D型号 | http://www.te.com/commerce/DocumentDelivery/DDEController?Action=srchrtrv&DocNm=5225974-5&DocType=Customer+View+Model&DocLang=English |
| 产品目录 | 连接器，互连器件连接器 |
| 描述 | CONN BNC PLUG R/A 50 OHM CRIMPRF连接器/同轴连接器 PLUG RT ANGLE DUAL CRIMP BNC |
| 产品分类 | 同轴连接器 (RF)射频互连 |
| 品牌 | TE Connectivity / AMP |
| 产品手册 | http://www.te.com/catalog/pn/en/5225974-5?RQPN=5225974-5 |

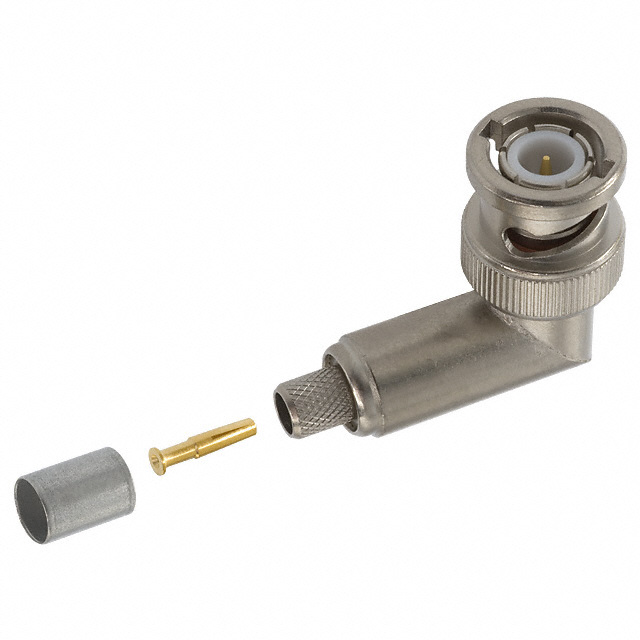

| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | RF连接器/同轴连接器,TE Connectivity / AMP 5225974-5AMP |
| 数据手册 | http://www.te.com/commerce/DocumentDelivery/DDEController?Action=srchrtrv&DocNm=5225974&DocType=Customer+Drawing&DocLang=English |
| 产品型号 | 5225974-5 |
| RoHS指令信息 | http://www.te.com/commerce/alt/SinglePartSearch.do?PN=5225974-5&dest=stmt点击此处下载产品Datasheet |
| 中心触头材料 | 黄铜 |
| 中心触头镀层 | 金 |
| 主体表面处理 | Nickel |
| 产品 | Connectors |
| 产品目录页面 | |
| 产品种类 | RF连接器/同轴连接器 |
| 介电材料 | 含氟聚合物（FP） |
| 侵入防护 | - |
| 保护端接 | 压接 |
| 其它名称 | 52259745 |
| 包装 | 散装 |
| 商标 | TE Connectivity / AMP |
| 型式 | Plug |
| 基体材料 | - |
| 基体表面 | 镍 |
| 外壳颜色 | 银 |
| 安装类型 | 自由悬挂，直角 |
| 封装 | Bulk |
| 射频系列 | BNC |
| 工作温度 | - |
| 工作温度范围 | - 65 C to + 165 C |
| 工厂包装数量 | 1 |
| 方向 | Right Angle |
| 最大频率 | 4 GHz |
| 极性 | Standard |
| 标准包装 | 1 |
| 特性 | - |
| 电压额定值 | 500 V |
| 电缆类型 | RG-59, RG-59A, RG-59B, RG-62, RG-62A, RG-62B |
| 电缆组 | RG-59，59A，59B，62，62A，62B |
| 端接类型 | Crimp |
| 紧固类型 | 插销锁 |
| 绝缘电阻 | 5000 MOhms |
| 触头端接 | 压接 |
| 触点材料 | Brass |
| 触点电镀 | Gold |
| 连接器样式 | BNC |
| 连接器类型 | 插头， 公引脚 |
| 阻抗 | 50 Ohms |
| 频率-最大值 | 4GHz |
| 额定电压 | 500V |
