Datasheet下载- 型号： 4306-022LF
- 制造商： TUSONIX
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供4306-022LF由TUSONIX设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 4306-022LF价格参考。TUSONIX4306-022LF封装/规格：未分类， 暂无。您可以下载4306-022LF参考资料、Datasheet数据手册功能说明书，资料中有4306-022LF 详细功能的应用电路图电压和使用方法及教程。
Tusonix（CTS电子元件子公司）的4306-022LF是一款额定电容为2200 pF、直流耐压100 V、采用轴向引线封装的馈通式电容器（Feedthrough Capacitor）。其核心应用场景聚焦于高频噪声抑制与EMI滤波，尤其适用于对电磁兼容性（EMC）要求严苛的场合。 典型应用包括： ✅ 电源输入/输出端口滤波：安装于金属机箱或屏蔽壳体上，作为“穿心”滤波器，有效旁路高频干扰（如开关电源产生的MHz级共模噪声），显著降低传导发射； ✅ 信号线/控制线EMI抑制：用于传感器接口、工业总线（如RS-485）、航空航电设备的线缆穿壁处，抑制外部射频干扰侵入或内部噪声外泄； ✅ 医疗与军工设备：满足IEC 60601（医用电气安全）及MIL-STD-461等标准，保障敏感模拟电路（如ECG前端、精密ADC供电）免受RFI影响； ✅ 高可靠性环境：陶瓷介质+铜镀银外壳结构，具备优良温度稳定性（-55℃～+125℃）和抗振动性能，适用于车载电子、井下仪器等严苛工况。 该器件需通过金属面板安装并良好接地，才能发挥最佳滤波效果——其低ESL（等效串联电感）设计使其在100 MHz以上仍保持优异高频衰减特性，远优于普通贴片电容。
| 参数 | 数值 |
| 产品目录 | 滤波器无源元件 |
| DC电阻(DCR) | - |
| 描述 | FILTER EMI 1500 PF C TYPE电磁干扰直通滤波器 1500pF 200Volts@125C |
| 产品分类 | 馈通式电容器EMI/RFI 器件 |
| 品牌 | Tusonix |
| 产品手册 | |

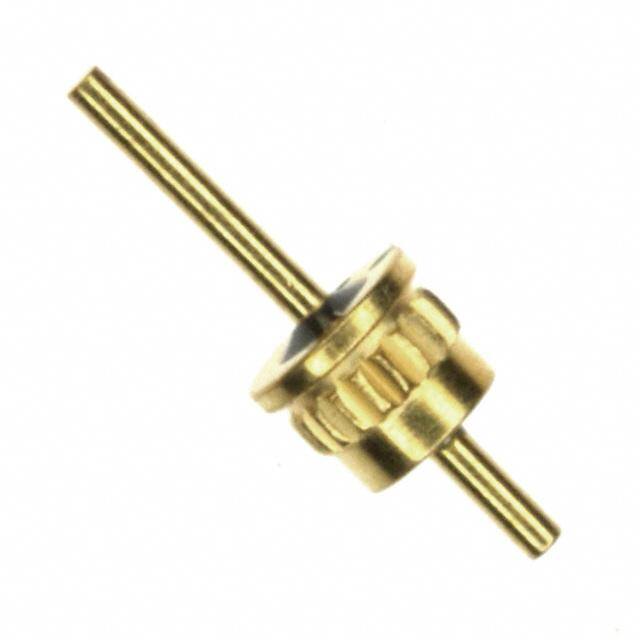

| 产品图片 |
|
| rohs | RoHS 合规性豁免尚未确定供货商 / 尚未确定供货商 |
| 产品系列 | 电磁干扰直通滤波器,Tusonix 4306-022LF4306 |
| mouser_ship_limit | 该产品可能需要其他文件才能进口到中国。 |
| 数据手册 | |
| 产品型号 | 4306-022LF |
| 产品培训模块 | http://www.digikey.cn/PTM/IndividualPTM.page?site=cn&lang=zhs&ptm=18000 |
| 产品目录页面 | |
| 产品种类 | 电磁干扰直通滤波器 |
| 其它名称 | 410-1137 |
| 包装 | 散装 |
| 商标 | Tusonix |
| 外壳直径 | 0.146 in |
| 外壳长度 | 0.458 in |
| 外壳高度 | 0.11 in |
| 大小/尺寸 | 0.146" 直径 x 0.110" 长（3.71mm x 2.79mm） |
| 容差 | 0 %, 100 % |
| 封装 | Bulk |
| 封装/外壳 | 轴向，压接式 |
| 尺寸 | 0.146 in Dia. x 0.458 in L x 0.11 in H |
| 工作温度 | -55°C ~ 125°C |
| 工作温度范围 | - 55 C to + 125 C |
| 标准包装 | 100 |
| 电压 | 300V |
| 电压额定值 | 200 V |
| 电容 | 1500 pF |
| 电流 | 5A |
| 系列 | 4306 |
| 螺纹尺寸 | - |
| 高度（最大值） | - |
