Datasheet下载- 型号： 40L40CW
- 制造商： Vishay
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供40L40CW由Vishay设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 40L40CW价格参考。Vishay40L40CW封装/规格：未分类， 暂无。您可以下载40L40CW参考资料、Datasheet数据手册功能说明书，资料中有40L40CW 详细功能的应用电路图电压和使用方法及教程。
40L40CW 是 Vishay Semiconductor Diodes Division 推出的一款双共阴极肖特基整流器阵列（Dual Common-Cathode Schottky Rectifier Array），采用 TO-220AB 封装，额定参数为40V反向电压、每路40A平均正向电流（IF(AV)），低正向压降（典型值约0.55V @ 20A/25°C），具备高效率和快速开关特性。 其主要应用场景包括： 1. 开关电源（SMPS）次级整流：广泛用于通信电源、服务器电源、工业电源等AC-DC或DC-DC转换器中，尤其适用于+12V/+5V等低压大电流输出端，可替代传统快恢复二极管，显著降低导通损耗、提升整机效率。 2. DC-DC同步整流辅助方案：在部分非同步设计中作为高性能整流元件，简化驱动电路；亦可用于多相VRM（电压调节模块）的并联整流支路。 3. 电池充电与管理系统：适用于大功率锂电/铅酸电池充电器中的高频整流环节，耐浪涌能力强（IFSM达320A），可靠性高。 4. LED驱动电源及工业电机驱动：在恒流/恒压LED电源中实现高效整流；在变频器辅助电源或栅极驱动电源中提供稳定直流输入。 该器件集成双管共阴结构，节省PCB空间、减少外围元件数量，并通过AEC-Q101（部分批次）认证，亦适用于严苛工业环境。需注意合理散热设计（建议配合适当散热器），以保障长期满载运行可靠性。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 分立半导体产品 |
| 描述 | DIODE SCHOTTKY 40V 20A TO247AC |
| 产品分类 | 二极管，整流器 - 阵列 |
| 品牌 | Vishay Semiconductor Diodes Division |
| 数据手册 | |

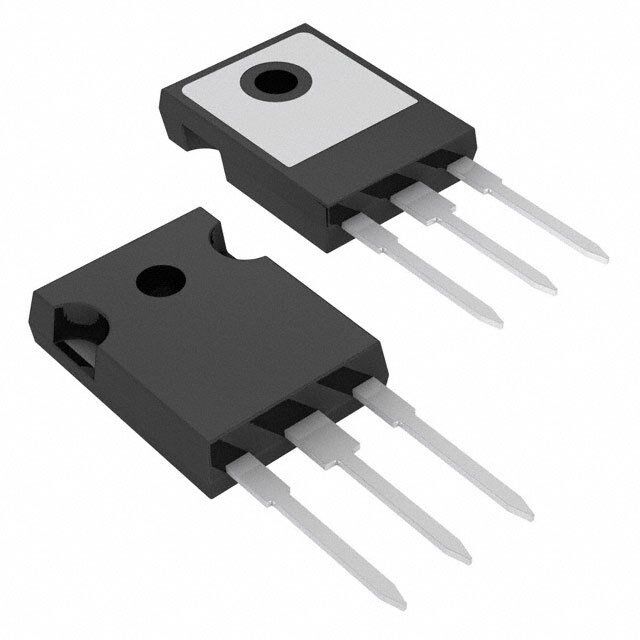

| 产品图片 |
|
| 产品型号 | 40L40CW |
| rohs | 含铅 / 不符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 不同If时的电压-正向(Vf) | 530mV @ 20A |
| 不同 Vr时的电流-反向漏电流 | 1.5mA @ 40V |
| 二极管类型 | 肖特基 |
| 二极管配置 | 1 对共阴极 |
| 供应商器件封装 | TO-247AC |
| 其它名称 | *40L40CW |
| 包装 | 管件 |
| 反向恢复时间(trr) | - |
| 安装类型 | 通孔 |
| 封装/外壳 | TO-247-3 |
| 标准包装 | 500 |
| 电压-DC反向(Vr)（最大值） | 40V |
| 电流-平均整流(Io)（每二极管） | 20A |
| 速度 | 快速恢复 =< 500 ns，> 200mA（Io） |
