Datasheet下载- 型号： 3P01-2002-ES
- 制造商： 3M
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供3P01-2002-ES由3M设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 3P01-2002-ES价格参考。3M3P01-2002-ES封装/规格：未分类， 暂无。您可以下载3P01-2002-ES参考资料、Datasheet数据手册功能说明书，资料中有3P01-2002-ES 详细功能的应用电路图电压和使用方法及教程。
3M 3P01-2002-ES 是一款专用于背板连接系统的高可靠性专用连接器，主要面向中高端通信与工业控制设备。其典型应用场景包括： 1. 电信与数据中心设备：用于机框式通信设备（如OLT、PTN、交换机、服务器背板）中主板与插卡（如业务板、接口板、电源板）之间的高速、高密度互连，支持多层PCB堆叠和热插拔设计； 2. 工业自动化系统：在PLC主控机架、DCS分布式控制系统背板中实现模块化I/O卡与主控制器的稳定信号与电源传输，具备抗振动、宽温（-40℃~+85℃）及EMI抑制能力； 3. 医疗成像设备：应用于CT、MRI等大型设备的信号处理背板，满足低串扰、高信号完整性要求，支持差分对与电源引脚混合布局； 4. 测试测量仪器：在模块化ATE（自动测试设备）或PXIe背板系统中，提供200+触点、2mm间距、双排直插式结构，适配高密度功能扩展需求。 该型号采用3M专利接触技术（如镀金压接端子）、阻燃LCP外壳及精确导向结构，确保长期插拔寿命（≥500次）与接触可靠性，适用于需兼顾机械稳定性、电气性能与可维护性的严苛嵌入式系统场景。
| 参数 | 数值 |
| 3D型号 | https://multimedia.3m.com/mws/mediawebserver?mwsId=SSSSSufSevTsZxtUoxtx48_vevUqevTSevTSevTSeSSSSSS--&fn=3P01-2002-XX_igs.ziphttps://multimedia.3m.com/mws/mediawebserver?mwsId=SSSSSufSevTsZxtUoxtx48_UevUqevTSevTSevTSeSSSSSS--&fn=3P01-2002-XX_step.ziphttps://multimedia.3m.com/mws/mediawebserver?mwsId=SSSSSufSevTsZxtUoxtx48_xevUqevTSevTSevTSeSSSSSS--&fn=3P01-2002-XX_parasolid.zip |
| 产品目录 | 连接器，互连器件 |
| 描述 | CONN POWER MALE 47POS R/A GOLD |
| 产品分类 | 背板连接器 - 专用 |
| 品牌 | 3M |
| 数据手册 | |
| 产品图片 | |

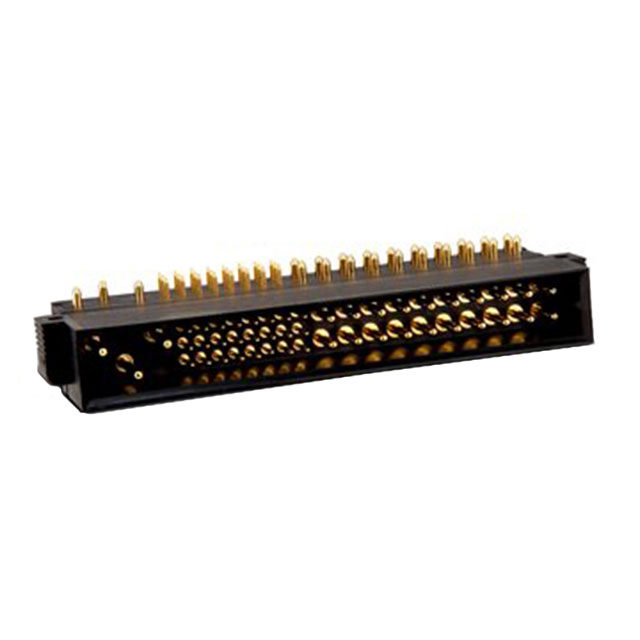

| 产品型号 | 3P01-2002-ES |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 3P01 |
| 其它名称 | 00051115584268 |
| 列数 | - |
| 加载的针脚数 | 全部 |
| 包装 | 管件 |
| 安装类型 | 通孔，直角 |
| 工作温度 | - |
| 排数 | - |
| 材料可燃性等级 | - |
| 标准包装 | 500 |
| 特性 | - |
| 端接 | 焊接 |
| 触头布局（典型） | 24 信号，23 电源 |
| 触头镀层 | 金 |
| 触头镀层厚度 | 30µin （0.76µm） |
| 连接器样式 | CompactPCI® |
| 连接器用途 | 子卡 |
| 连接器类型 | 接头，公引脚 |
| 配套产品 | /product-detail/zh/3P02-2001-ES/3P02-2001-ES-ND/2657748 |
| 针脚数 | 47 |
| 间距 | - |
| 颜色 | - |
| 额定电压 | - |
| 额定电流 | - |
