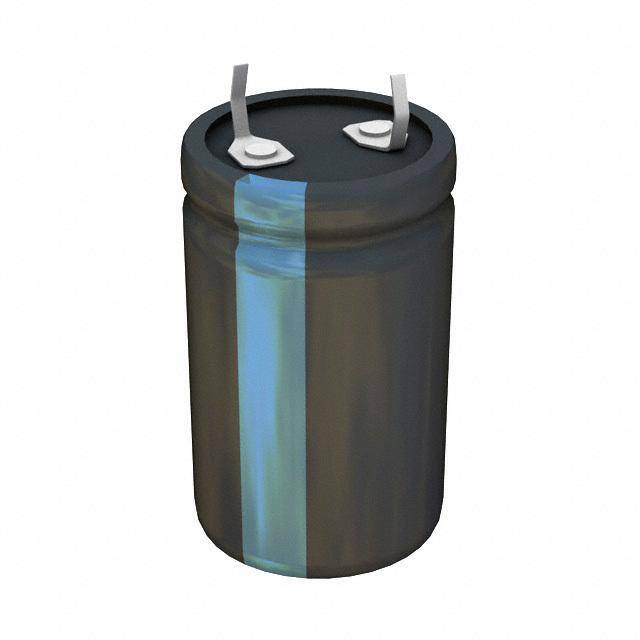

Datasheet下载- 型号： 381LX822M025H032
- 制造商： Cornell Dubilier
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供381LX822M025H032由Cornell Dubilier设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 381LX822M025H032价格参考。Cornell Dubilier381LX822M025H032封装/规格：未分类， 暂无。您可以下载381LX822M025H032参考资料、Datasheet数据手册功能说明书，资料中有381LX822M025H032 详细功能的应用电路图电压和使用方法及教程。
381LX822M025H032 是 Cornell Dubilier Electronics（CDE）生产的铝电解电容器，属 LX 系列（长寿命、低阻抗、高纹波电流型），具体参数为：8200 µF / 25 V，径向引线，尺寸约 Ø16×32 mm，额定纹波电流达 3.7 A（100 kHz/105°C），寿命长达 10,000 小时（105°C）。 该型号主要应用于对可靠性、纹波承受能力及长期稳定性要求较高的中高功率电子设备中，典型场景包括： - 工业电源与变频器：作为直流母线滤波电容，平抑整流后脉动电压，吸收逆变回路的高频纹波与开关噪声； - UPS（不间断电源）系统：在电池充放电环节及逆变输出级提供大容量储能与动态响应支持； - 医疗设备电源模块：如影像设备（X光、超声）的高压供电单元，需低漏电、高稳定性和长寿命保障安全运行； - LED 驱动电源与大功率照明系统：用于初级/次级滤波，满足宽温域（-40°C 至 +105°C）和高可靠性需求； - 可再生能源接口：如光伏逆变器或储能系统中的 DC-Link 缓冲电容，应对频繁启停与温度循环应力。 其 H 后缀代表符合 RoHS 的无铅封装，适用于自动化贴装（需注意引脚间距与立式安装要求）。不推荐用于高频谐振电路或需极低 ESR 的开关电源主输出端（此时建议选用固态或混合电容）。总体而言，该器件适用于强调“大容量+高纹波+长寿命”的中等频率（≤100 kHz）、中高功率（数十至数百瓦级）工业级应用场景。
| 参数 | 数值 |
| 产品目录 | 电容器无源元件 |
| 描述 | CAP ALUM 8200UF 25V 20% SNAP铝质电解电容器-管理单元 8200uF 25V 20% |
| ESR（等效串联电阻） | 60 毫欧 |
| 产品分类 | 铝电容器电容器 |
| 品牌 | Cornell Dubilier |
| 产品手册 | |
| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 铝电解电容器,铝质电解电容器-管理单元,Cornell Dubilier 381LX822M025H032381LX |
| 数据手册 | |
| 产品型号 | 381LX822M025H032 |
| 不同温度时的使用寿命 | 105°C 时为 3000 小时 |
| 产品 | Aluminum Electrolytic Capacitors |
| 产品种类 | 铝质电解电容器-管理单元 |
| 包装 | 散装 |
| 单位重量 | 22 g |
| 商标 | Cornell Dubilier |
| 大小/尺寸 | 0.866" 直径（22.00mm） |
| 安装类型 | 通孔 |
| 容差 | 20 % |
| 封装 | Bulk |
| 封装/外壳 | 径向，Can - 卡入式 |
| 工作温度 | -40°C ~ 105°C |
| 工厂包装数量 | 200 |
| 应用 | 通用 |
| 引线间距 | 0.394"（10.00mm） |
| 引线间隔 | 10 mm |
| 最大工作温度 | + 105 C |
| 最小工作温度 | - 40 C |
| 标准包装 | 200 |
| 电压额定值DC | 25 V |
| 电容 | 8200 uF |
| 直径 | 22 mm |
| 端接类型 | Snap In |
| 类型 | - |
| 系列 | 381LX |
| 纹波电流 | 2.7A |
| 表面贴装焊盘尺寸 | - |
| 长度 | 35 mm |
| 阻抗 | - |
| 零件号别名 | ECO-S1EA822BA |
| 额定电压 | 25V |
| 高度-安装（最大值） | 1.378"（35.00mm） |
