Datasheet下载- 型号： 381LX101M315H022
- 制造商： Cornell Dubilier
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供381LX101M315H022由Cornell Dubilier设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 381LX101M315H022价格参考。Cornell Dubilier381LX101M315H022封装/规格：未分类， 暂无。您可以下载381LX101M315H022参考资料、Datasheet数据手册功能说明书，资料中有381LX101M315H022 详细功能的应用电路图电压和使用方法及教程。

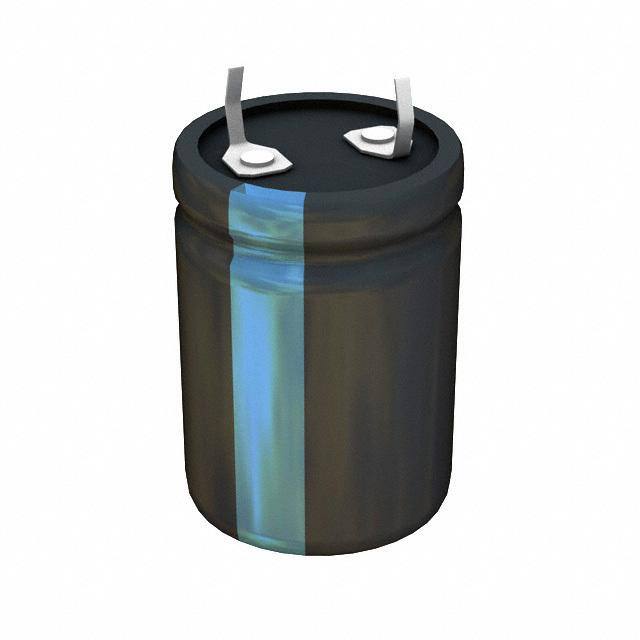

381LX101M315H022 是 Cornell Dubilier Electronics（CDE）生产的铝电解电容器，属 LX 系列（长寿命、高纹波、低阻抗型），其规格为：100 µF / 315 VDC，±20% 容差，工作温度范围 –40°C 至 +105°C，额定寿命达 10,000 小时（105°C 下）。 该型号典型应用于对可靠性、耐压及纹波电流承载能力要求较高的中高压直流环节，常见场景包括： - 工业电源：开关电源（SMPS）的输出滤波与输入整流后储能，尤其适用于变频器、PLC电源模块及伺服驱动器中的主滤波电容； - 照明电子：LED 驱动电源（特别是高功率工矿灯、路灯恒流驱动的高压母线滤波）； - 医疗设备电源：符合安全标准的诊断/监护类设备中，用于 AC-DC 转换后的平滑滤波； - 可再生能源系统：光伏逆变器的直流侧支撑电容（需配合降额使用，如在 ≤250 VDC 实际工作电压下以延长寿命）； - 电机控制与UPS：不间断电源的后备直流链路及电机驱动器的中间电路（DC-link）辅助滤波。 其 H022 后缀代表径向引线、带安全泄压阀（vent）、符合 RoHS，适用于通孔安装。需注意：实际应用中应留足电压余量（建议 ≤80% 额定电压）、控制环境温升，并避免靠近热源以保障 10,000 小时寿命。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 电容器 |
| 描述 | CAP ALUM 100UF 315V 20% SNAP |
| ESR（等效串联电阻） | 1.989 欧姆 |
| 产品分类 | 铝电容器 |
| 品牌 | Cornell Dubilier Electronics (CDE) |
| 数据手册 | |
| 产品图片 |
|
| 产品型号 | 381LX101M315H022 |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 381LX |
| 不同温度时的使用寿命 | 105°C 时为 3000 小时 |
| 包装 | 散装 |
| 大小/尺寸 | 0.866" 直径（22.00mm） |
| 安装类型 | 通孔 |
| 容差 | ±20% |
| 封装/外壳 | 径向，Can - 卡入式 |
| 工作温度 | -40°C ~ 105°C |
| 应用 | 通用 |
| 引线间距 | 0.394"（10.00mm） |
| 标准包装 | 400 |
| 电容 | 100µF |
| 类型 | - |
| 纹波电流 | 700mA |
| 表面贴装焊盘尺寸 | - |
| 阻抗 | - |
| 额定电压 | 315V |
| 高度-安装（最大值） | 1.181"（30.00mm） |
