Datasheet下载- 型号： 381EL221M450A042
- 制造商： Cornell Dubilier
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供381EL221M450A042由Cornell Dubilier设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 381EL221M450A042价格参考。Cornell Dubilier381EL221M450A042封装/规格：未分类， 暂无。您可以下载381EL221M450A042参考资料、Datasheet数据手册功能说明书，资料中有381EL221M450A042 详细功能的应用电路图电压和使用方法及教程。
381EL221M450A042 是 Cornell Dubilier Electronics（CDE）生产的铝电解电容器，属高可靠性工业级系列（381EL 系列）。其关键参数为：220 µF / 450 VDC，径向引线，带安全泄压阀，额定工作温度范围–40°C 至 +105°C，寿命典型值为 2000 小时（105°C，满纹波电流下）。 该型号主要应用于需高耐压、中等容量及良好纹波承受能力的中功率电子系统，典型场景包括： - 工业电源：开关电源（SMPS）中的输出滤波或直流母线支撑，尤其适用于变频器、PLC电源模块及伺服驱动器的二次侧滤波； - 照明电子：大功率LED驱动电源中的高压直流链路平滑与储能； - 可再生能源设备：光伏逆变器的DC-Link环节（非主母线，适用于辅助电源或中功率机型），提供纹波抑制与瞬态能量缓冲； - 医疗与测试设备：X光发生器、激光电源等对电容寿命和失效安全性有要求的中高压脉冲/稳压电路； - 电机控制与UPS系统：作为整流后滤波电容，配合IGBT驱动，保障电压稳定性。 其“A042”后缀表明符合CDE标准封装（如Φ16×25 mm），含环保无铅端子及RoHS合规设计，适用于自动插件产线。需注意：实际应用中应降额使用（建议电压≤80%额定值，温度≤95°C），并确保纹波电流不超过规格书限值（约1.1 A RMS @105°C, 120 Hz），以保障寿命与可靠性。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 电容器 |
| 描述 | CAP ALUM 220UF 450V 20% SNAP |
| ESR（等效串联电阻） | 670 毫欧 |
| 产品分类 | 铝电容器 |
| 品牌 | Cornell Dubilier Electronics (CDE) |
| 数据手册 | |

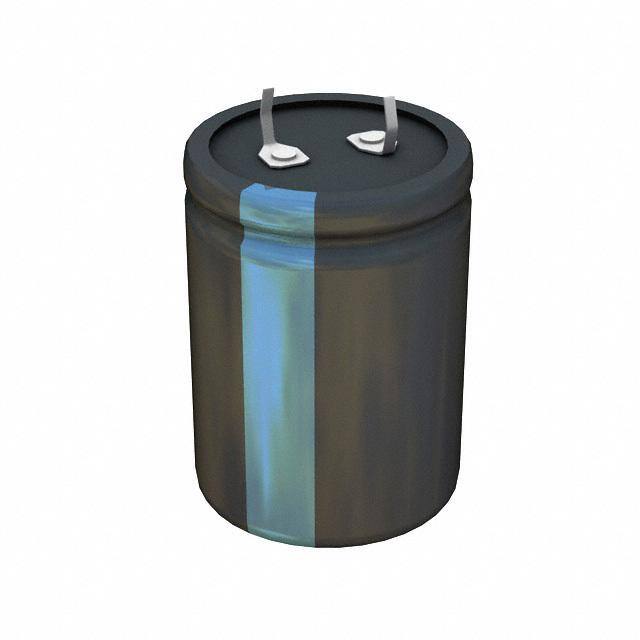

| 产品图片 |
|
| 产品型号 | 381EL221M450A042 |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 381EL |
| 不同温度时的使用寿命 | 105°C 时为 7000 小时 |
| 包装 | 散装 |
| 大小/尺寸 | 1.378" 直径（35.00mm） |
| 安装类型 | 通孔 |
| 容差 | ±20% |
| 封装/外壳 | 径向，Can - 卡入式 |
| 工作温度 | -25°C ~ 105°C |
| 应用 | 通用 |
| 引线间距 | 0.394"（10.00mm） |
| 标准包装 | 100 |
| 电容 | 220µF |
| 类型 | - |
| 纹波电流 | 1A |
| 表面贴装焊盘尺寸 | - |
| 阻抗 | - |
| 额定电压 | 450V |
| 高度-安装（最大值） | 1.575"（40.00mm） |
