Datasheet下载- 型号： 380LX821M315A052
- 制造商： Cornell Dubilier
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供380LX821M315A052由Cornell Dubilier设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 380LX821M315A052价格参考。Cornell Dubilier380LX821M315A052封装/规格：未分类， 暂无。您可以下载380LX821M315A052参考资料、Datasheet数据手册功能说明书，资料中有380LX821M315A052 详细功能的应用电路图电压和使用方法及教程。

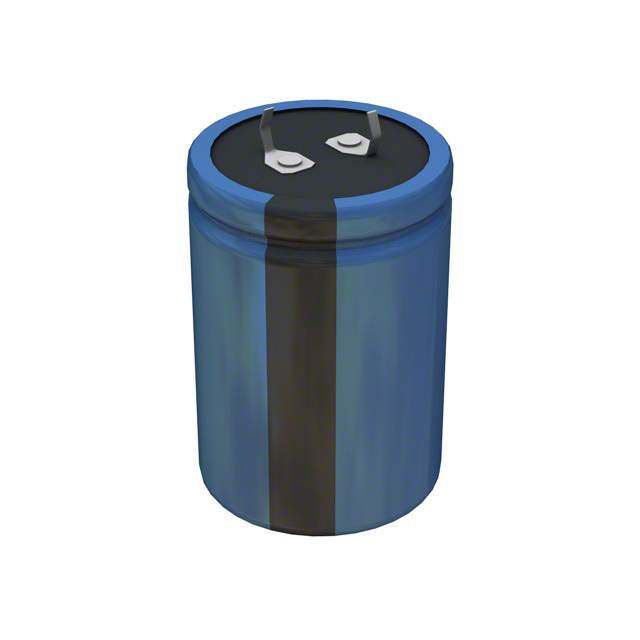

380LX821M315A052 是 Cornell Dubilier Electronics（CDE）生产的径向引线式铝电解电容器，其关键参数为：额定电压315 VDC、标称容量820 µF（±20%）、工作温度范围–40°C 至 +105°C、纹波电流额定值约1.9 A（100 kHz/105°C），带压力释放结构（符合IEC 60384-1安全要求）。 该型号主要应用于中高功率、需长期可靠运行的工业及电源系统中，典型场景包括： 1. 开关电源（SMPS）主滤波：在AC-DC整流后作大容量储能与低频纹波抑制，适用于通信电源、服务器电源、工业PLC电源等； 2. 变频器与电机驱动器：用于直流母线滤波，吸收IGBT开关引起的脉动电流，稳定母线电压； 3. UPS不间断电源：在后备式或在线式UPS的输入/输出级承担能量缓冲与瞬态响应任务； 4. 照明电子镇流器及LED驱动电源：满足高耐压、长寿命需求（设计寿命≥5,000小时@105°C）； 5. 医疗设备电源模块：凭借CDE的高可靠性认证（如UL/CSA/ENEC），适用于对安全性与稳定性要求严苛的诊断类设备供电单元。 其“LX”系列强调长寿命、高纹波耐受及宽温适应性，适用于空间受限但需兼顾性能与成本的中端工业应用。注意：实际选型需结合电路纹波电流、散热条件及寿命降额要求进行校核。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 电容器 |
| 描述 | CAP ALUM 820UF 315V 20% SNAP |
| ESR（等效串联电阻） | 243 毫欧 |
| 产品分类 | 铝电容器 |
| 品牌 | Cornell Dubilier Electronics (CDE) |
| 数据手册 | |
| 产品图片 |
|
| 产品型号 | 380LX821M315A052 |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 380LX |
| 不同温度时的使用寿命 | 85°C 时为 3000 小时 |
| 包装 | 散装 |
| 大小/尺寸 | 1.378" 直径（35.00mm） |
| 安装类型 | 通孔 |
| 容差 | ±20% |
| 封装/外壳 | 径向，Can - 卡入式 |
| 工作温度 | -25°C ~ 85°C |
| 应用 | 通用 |
| 引线间距 | 0.394"（10.00mm） |
| 标准包装 | 100 |
| 电容 | 820µF |
| 类型 | - |
| 纹波电流 | 3.3A |
| 表面贴装焊盘尺寸 | - |
| 阻抗 | - |
| 额定电压 | 315V |
| 高度-安装（最大值） | 1.969"（50.00mm） |
