Datasheet下载- 型号： 380LX391M200H022
- 制造商： Cornell Dubilier
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供380LX391M200H022由Cornell Dubilier设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 380LX391M200H022价格参考。Cornell Dubilier380LX391M200H022封装/规格：未分类， 暂无。您可以下载380LX391M200H022参考资料、Datasheet数据手册功能说明书，资料中有380LX391M200H022 详细功能的应用电路图电压和使用方法及教程。

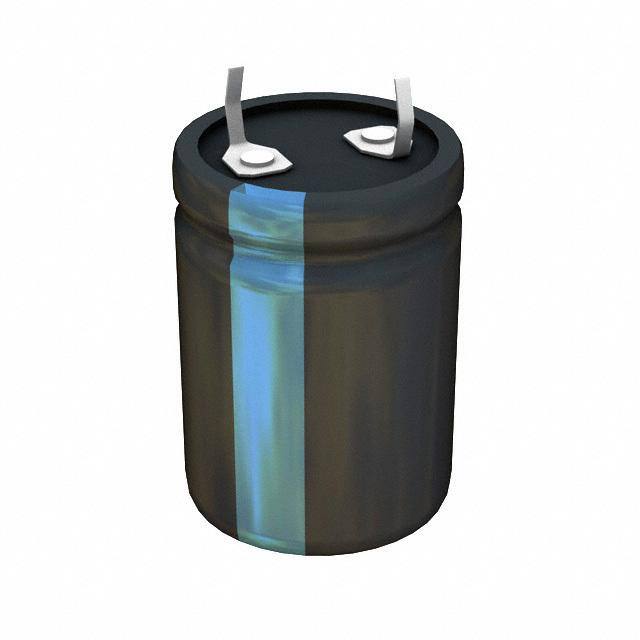

CDE（Cornell Dubilier Electronics）型号380LX391M200H022是一款铝电解电容器，其关键参数为：390 µF额定容量、200 VDC额定电压、±20%容差、工作温度范围–40°C 至 +105°C、低阻抗（ESR约0.022 Ω，对应后缀“022”）、长寿命（通常≥5,000小时@105°C）、径向引线、带安全泄压阀设计。 该器件主要应用于对可靠性、纹波电流承受能力及高温稳定性要求较高的中高功率电子系统中，典型场景包括： - 工业电源与UPS（不间断电源）中的输出滤波与储能环节，用于平抑整流后直流母线电压波动； - 变频器、伺服驱动器及电机控制模块的直流链路（DC-link）支撑电容，吸收IGBT开关引起的脉动电流； - 医疗设备（如影像电源、激光发生器）中需长期稳定运行的高压滤波电路； - 通信基站电源、LED路灯驱动电源等户外工业级电源的输入/输出级滤波； - 部分中高端音频功放的电源退耦与能量储备。 其低ESR和高纹波电流额定值（典型值约2.3 A RMS @105°C, 100 kHz）使其特别适合高频开关环境；而105°C高温等级与长寿命设计保障了在密闭、高温工况下的持续可靠运行。不适用于高频信号耦合或精密定时电路（因铝电解电容存在漏电流与老化特性）。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 电容器 |
| 描述 | CAP ALUM 390UF 200V 20% SNAP |
| ESR（等效串联电阻） | 470 毫欧 |
| 产品分类 | 铝电容器 |
| 品牌 | Cornell Dubilier Electronics (CDE) |
| 数据手册 | |
| 产品图片 |
|
| 产品型号 | 380LX391M200H022 |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 380LX |
| 不同温度时的使用寿命 | 85°C 时为 3000 小时 |
| 包装 | 散装 |
| 大小/尺寸 | 0.866" 直径（22.00mm） |
| 安装类型 | 通孔 |
| 容差 | ±20% |
| 封装/外壳 | 径向，Can - 卡入式 |
| 工作温度 | -40°C ~ 85°C |
| 应用 | 通用 |
| 引线间距 | 0.394"（10.00mm） |
| 标准包装 | 200 |
| 电容 | 390µF |
| 类型 | - |
| 纹波电流 | 1.7A |
| 表面贴装焊盘尺寸 | - |
| 阻抗 | - |
| 额定电压 | 200V |
| 高度-安装（最大值） | 1.181"（30.00mm） |
