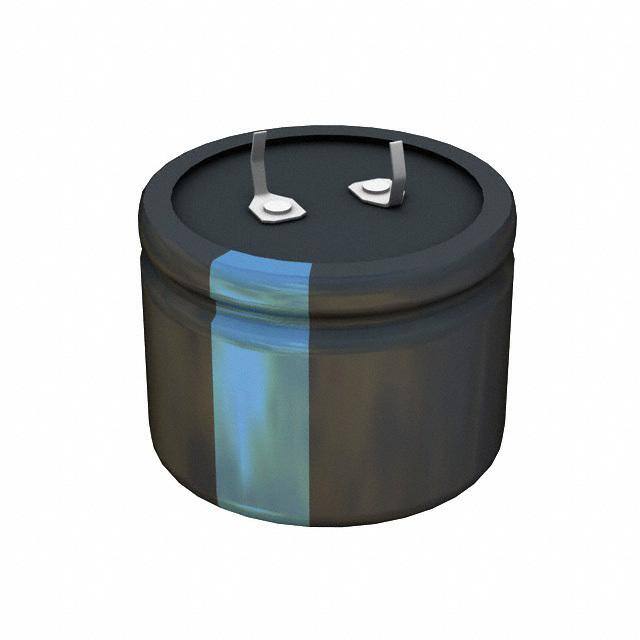

图片仅供参考

详细数据请看参考数据手册

型号： 380LX222M080A202
制造商： Cornell Dubilier
库位|库存： xxxx|xxxx
要求：无整包装整卷装连续切割带批次不详

数量阶梯	香港交货	国内含税
+xxxx	$xxxx	￥xxxx

查看当月历史价格

查看今年历史价格

产品简介：

ICGOO电子元器件商城为您提供380LX222M080A202由Cornell Dubilier设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 380LX222M080A202价格参考。Cornell Dubilier380LX222M080A202封装/规格：未分类，暂无。您可以下载380LX222M080A202参考资料、Datasheet数据手册功能说明书，资料中有380LX222M080A202 详细功能的应用电路图电压和使用方法及教程。

380LX222M080A202 是 Cornell Dubilier Electronics（CDE）生产的铝电解电容器，属于 LX 系列（长寿命、低阻抗、高纹波电流型），具体参数为：2200 µF / 80 VDC，±20% 容差，105°C 额定温度，引线式（径向），尺寸约 Ø18×35 mm，ESR 约 24 mΩ（典型值），额定纹波电流达 2.7 A（105°C, 100 kHz）。

该型号主要应用于对可靠性、耐久性及高频纹波抑制要求较高的中大功率电子设备中，典型场景包括：
- 工业电源与开关电源（SMPS）的输出滤波与储能环节，用于平滑整流后直流电压、吸收负载突变引起的电流波动；
- 变频器（VFD）、伺服驱动器及UPS系统中的直流母线支撑电容，提供瞬态能量缓冲并稳定母线电压；
- 医疗设备（如影像电源模块）、测试仪器等需长期连续运行且不能频繁维护的设备；
- 能源领域如光伏逆变器的直流侧滤波（配合前级升压或后级逆变），适应宽温、高纹波工况。

其 LX 系列强调 10,000 小时（105°C）超长寿命与优异高温性能，适合密闭、散热受限或环境温度较高的工业环境。不适用于高频信号耦合或精密定时电路（因铝电解电容存在漏电流与老化特性）。

注意：实际选型需结合工作温度、纹波电流幅值、寿命要求及安装空间综合评估，并遵循 CDE 官方规格书（如 DS-380LX）进行降额设计。

产品参数图文手册常见问题

参数	数值
产品目录	电容器
描述	CAP ALUM 2200UF 80V 20% SNAP
ESR（等效串联电阻）	135 毫欧
产品分类	铝电容器
品牌	Cornell Dubilier Electronics (CDE)
数据手册	点击此处下载产品Datasheet
产品图片
产品型号	380LX222M080A202
rohs	无铅 / 符合限制有害物质指令(RoHS)规范要求
产品系列	380LX
不同温度时的使用寿命	85°C 时为 3000 小时
包装	散装
大小/尺寸	1.378" 直径（35.00mm）
安装类型	通孔
容差	±20%
封装/外壳	径向，Can - 卡入式
工作温度	-40°C ~ 85°C
应用	通用
引线间距	0.394"（10.00mm）
标准包装	100
电容	2200µF
类型	-
纹波电流	1.7A
表面贴装焊盘尺寸	-
阻抗	-
额定电压	80V
高度-安装（最大值）	0.787"（20.00mm）
