Datasheet下载- 型号： 380LX121M315H022
- 制造商： Cornell Dubilier
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供380LX121M315H022由Cornell Dubilier设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 380LX121M315H022价格参考。Cornell Dubilier380LX121M315H022封装/规格：未分类， 暂无。您可以下载380LX121M315H022参考资料、Datasheet数据手册功能说明书，资料中有380LX121M315H022 详细功能的应用电路图电压和使用方法及教程。
380LX121M315H022 是 Cornell Dubilier Electronics（CDE）生产的铝电解电容器，属 LX 系列（长寿命、高纹波、低阻抗型），其规格为：120 µF / 315 VDC，±20% 容差，工作温度范围 -40°C 至 +105°C，额定寿命达 10,000 小时（105°C）。 该型号典型应用于中高压、中功率的工业与电源系统中，尤其适合对可靠性、耐纹波电流及长期稳定性要求较高的场景。常见用途包括： - 工业开关电源（SMPS）的输出滤波与储能环节，用于平滑整流后直流电压； - 变频器（VFD）、伺服驱动器及UPS系统的直流母线支撑电容，提供瞬态能量缓冲并抑制电压波动； - 医疗设备（如影像电源模块）、测试仪器等需符合高安全与长寿命标准的精密电子系统； - 可再生能源领域，如光伏逆变器的直流侧滤波（需配合降额使用，确保在实际工作电压≤250VDC下运行以延长寿命）。 其H022后缀代表径向引线、带安全泄压阀（vent）、螺栓安装兼容结构（非螺栓式，但引脚间距和尺寸适配标准PCB安装），适用于紧凑型高密度布局。需注意：实际应用中应留足电压裕量（建议≤80%额定电压）、控制环境温升，并避免靠近热源，以充分发挥其105°C/10,000小时设计寿命优势。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 电容器 |
| 描述 | CAP ALUM 120UF 315V 20% SNAP |
| ESR（等效串联电阻） | 1.658 欧姆 |
| 产品分类 | 铝电容器 |
| 品牌 | Cornell Dubilier Electronics (CDE) |
| 数据手册 | |

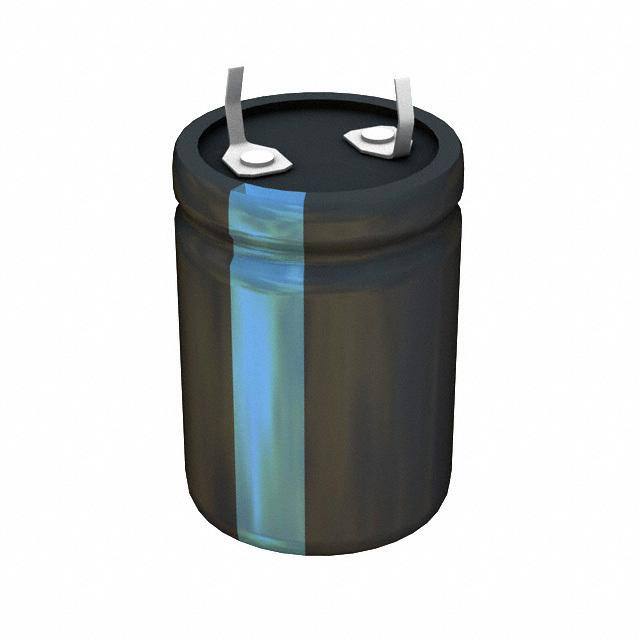

| 产品图片 |
|
| 产品型号 | 380LX121M315H022 |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 380LX |
| 不同温度时的使用寿命 | 85°C 时为 3000 小时 |
| 包装 | 散装 |
| 大小/尺寸 | 0.866" 直径（22.00mm） |
| 安装类型 | 通孔 |
| 容差 | ±20% |
| 封装/外壳 | 径向，Can - 卡入式 |
| 工作温度 | -25°C ~ 85°C |
| 应用 | 通用 |
| 引线间距 | 0.394"（10.00mm） |
| 标准包装 | 400 |
| 电容 | 120µF |
| 类型 | - |
| 纹波电流 | 1A |
| 表面贴装焊盘尺寸 | - |
| 阻抗 | - |
| 额定电压 | 315V |
| 高度-安装（最大值） | 1.181"（30.00mm） |
