型号： 380LQ682M050K012
制造商： Cornell Dubilier
库位|库存： xxxx|xxxx
要求：无整包装整卷装连续切割带批次不详

数量阶梯	香港交货	国内含税
+xxxx	$xxxx	￥xxxx

查看当月历史价格

查看今年历史价格

产品简介：

ICGOO电子元器件商城为您提供380LQ682M050K012由Cornell Dubilier设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 380LQ682M050K012价格参考。Cornell Dubilier380LQ682M050K012封装/规格：未分类，暂无。您可以下载380LQ682M050K012参考资料、Datasheet数据手册功能说明书，资料中有380LQ682M050K012 详细功能的应用电路图电压和使用方法及教程。

380LQ682M050K012 是 Cornell Dubilier Electronics（CDE）生产的铝电解电容器，其规格为：6800 µF、50 V DC、±20% 容差、径向引线、低阻抗（LQ系列）、工作温度范围–40°C 至 +105°C，带安全泄压阀（K后缀表示符合JIS C 5101标准的长寿命/高可靠性设计）。

该型号典型应用于对纹波电流承受能力、寿命及高温稳定性要求较高的中大功率电子设备中，主要包括：
- 工业电源与变频器：作为输入/输出滤波电容，抑制整流后脉动，平滑直流母线电压；
- UPS（不间断电源）系统：在DC-AC逆变环节提供储能与缓冲，支撑瞬时负载变化；
- 太阳能光伏逆变器：用于DC侧输入滤波和中间直流母线支撑，耐受较高纹波电流与环境温升；
- 医疗电源与测试仪器：在需长期可靠运行、低失效率的AC-DC开关电源中作主滤波电容；
- LED驱动电源（大功率工装型）：满足宽温域、长寿命（标称寿命≥5000小时@105°C）要求。

其低ESR（等效串联电阻）和优化的芯包结构，使其在高频开关电源（如LLC、PFC级后）中具备良好高频纹波吸收能力。注意：实际应用中需确保散热良好、电压降额使用（建议≤80%额定电压），并避免反向电压或峰值电压超限。

产品参数图文手册常见问题

参数	数值
产品目录	电容器无源元件
描述	CAP ALUM 6800UF 50V 20% SNAP铝质电解电容器-管理单元 6800uF 50V 20%
ESR	73 mOhms
ESR（等效串联电阻）	73 毫欧
产品分类	铝电容器电容器
品牌	Cornell Dubilier
产品手册	点击此处下载产品Datasheet

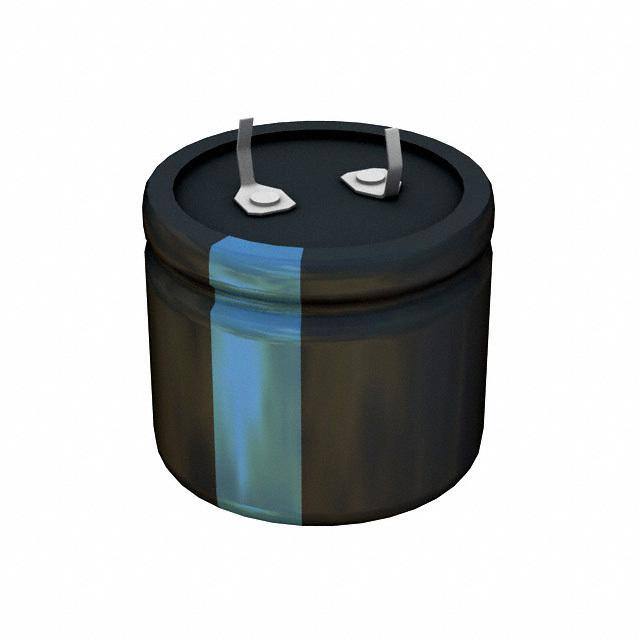

产品图片
rohs	符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求
产品系列	铝电解电容器,铝质电解电容器-管理单元,Cornell Dubilier 380LQ682M050K012380LQ
数据手册	点击此处下载产品Datasheet
产品型号	380LQ682M050K012
不同温度时的使用寿命	85°C 时为 2000 小时
产品	Aluminum Electrolytic Capacitors
产品种类	铝质电解电容器-管理单元
加载寿命	2000 h
包装	散装
单位重量	30 g
商标	Cornell Dubilier
大小/尺寸	1.181" 直径（30.00mm）
安装类型	通孔
容差	20 %
封装	Bulk
封装/外壳	径向，Can - 卡入式
工作温度	-40°C ~ 85°C
工厂包装数量	100
应用	通用
引线间距	0.394"（10.00mm）
引线间隔	10 mm
损耗因数DF	20
最大工作温度	+ 85 C
最小工作温度	- 40 C
标准包装	100
测试频率	120 Hz
漏泄电流	4 mA
电压额定值DC	50 V
电容	6800 uF
直径	30 mm
端接类型	Snap In
管脚数量	2
类型	Compact, High Capacitance, Snap-In Aluminum Capacitors
系列	380LQ
纹波电流	3.85 A
表面贴装焊盘尺寸	-
长度	25 mm
阻抗	-
额定电压	50V
高度-安装（最大值）	0.984"（25.00mm）
