Datasheet下载- 型号： 380LQ222M200A042
- 制造商： Cornell Dubilier
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供380LQ222M200A042由Cornell Dubilier设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 380LQ222M200A042价格参考。Cornell Dubilier380LQ222M200A042封装/规格：未分类， 暂无。您可以下载380LQ222M200A042参考资料、Datasheet数据手册功能说明书，资料中有380LQ222M200A042 详细功能的应用电路图电压和使用方法及教程。

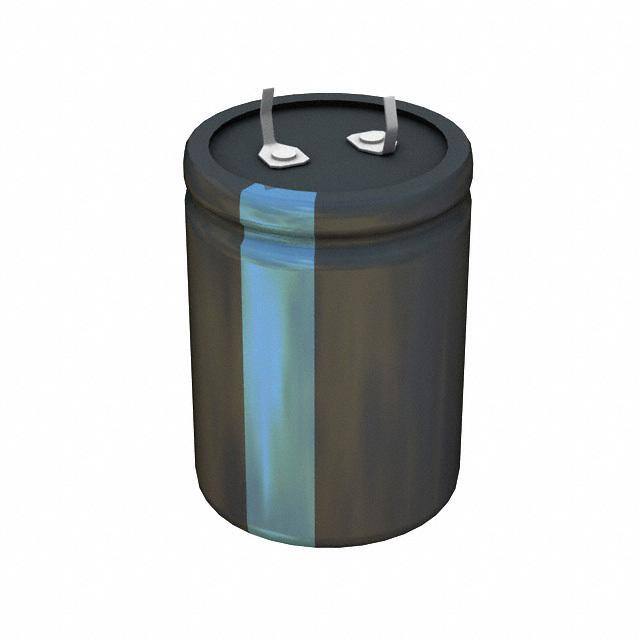

380LQ222M200A042 是 Cornell Dubilier Electronics（CDE）生产的铝电解电容器，属LQ系列（低阻抗、长寿命、高纹波电流型），具体参数为：2200 µF / 200 VDC，±20% 容差，105℃额定温度，寿命达10,000小时（105℃），ESR约35 mΩ（典型值），尺寸约为Φ25.4×45 mm。 该型号主要应用于需高可靠性、强纹波承受能力及中高压直流支撑的工业电源场景，典型包括： - 工业变频器与伺服驱动器中的直流母线滤波，平抑IGBT开关引起的脉动电压； - UPS（不间断电源）整流/逆变级的储能与滤波，保障断电过渡期间能量稳定输出； - 焊接设备、激光电源等大功率脉冲负载的储能与能量缓冲； - 风电/光伏逆变器中直流侧的电压稳定环节（适用于非最高端拓扑，需配合其他电容或设计降额使用）； - 医疗影像设备（如CT、X光机）高压发生器的次级滤波（需满足安规及振动可靠性要求）。 注：其200 VDC额定电压建议在实际电路中按≤160 VDC长期工作电压设计（推荐降额至80%），以确保寿命与失效率达标；不适用于高频开关（>100 kHz）或无极性场合，亦不可用于交流耦合或反向偏压环境。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 电容器 |
| 描述 | CAP ALUM 2200UF 200V 20% SNAP |
| ESR（等效串联电阻） | 105 毫欧 |
| 产品分类 | 铝电容器 |
| 品牌 | Cornell Dubilier Electronics (CDE) |
| 数据手册 | |
| 产品图片 |
|
| 产品型号 | 380LQ222M200A042 |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 380LQ |
| 不同温度时的使用寿命 | 85°C 时为 2000 小时 |
| 包装 | 散装 |
| 大小/尺寸 | 1.378" 直径（35.00mm） |
| 安装类型 | 通孔 |
| 容差 | ±20% |
| 封装/外壳 | 径向，Can - 卡入式 |
| 工作温度 | -40°C ~ 85°C |
| 应用 | 通用 |
| 引线间距 | 0.394"（10.00mm） |
| 标准包装 | 100 |
| 电容 | 2200µF |
| 类型 | - |
| 纹波电流 | 4.92A |
| 表面贴装焊盘尺寸 | - |
| 阻抗 | - |
| 额定电压 | 200V |
| 高度-安装（最大值） | 1.575"（40.00mm） |
