产品简介：
ICGOO电子元器件商城为您提供345-010-520-201由EDAC设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 345-010-520-201价格参考。EDAC345-010-520-201封装/规格：未分类， 暂无。您可以下载345-010-520-201参考资料、Datasheet数据手册功能说明书，资料中有345-010-520-201 详细功能的应用电路图电压和使用方法及教程。
EDAC Inc. 的型号 345-010-520-201 是一款卡边缘连接器（Edge Board Connector），专为印制电路板（PCB）边缘插接设计。该连接器采用直插式（Through-Hole）安装，20位单排结构，间距2.54 mm（0.1英寸），镀金触点，具备良好的导电性与插拔耐久性（通常≥500次），适用于中等可靠性要求的工业与嵌入式场景。 典型应用场景包括：工业控制领域的I/O扩展板、数据采集模块或现场总线接口卡（如CAN、RS-485子卡）与主控制器背板之间的板对板互连；测试测量设备中可更换功能子卡（如信号调理卡、ADC/DAC卡）的快速插拔接口；通信设备内部的基带处理板与射频子板间的边缘连接；以及部分医疗电子设备中模块化诊断板的机械固定与电气互联。 其设计兼顾成本与稳定性，不适用于高振动、高冲击或严苛军用/航空环境，但适合在洁净度可控、温湿度适中的室内工业环境中长期运行。需配合标准FR-4 PCB（厚度1.6 mm）使用，边缘金手指厚度建议≥30 μm以保障接触可靠性。实际应用中需注意插拔力控制与防误插导向设计（该型号无物理防反插结构，建议通过PCB丝印或机械定位销辅助）。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 连接器，互连器件 |
| 描述 | CARDEDGE 10POS DUAL .100 GREEN |
| 产品分类 | 卡边缘连接器 - 边缘板连接器 |
| 品牌 | EDAC Inc |
| 数据手册 | |

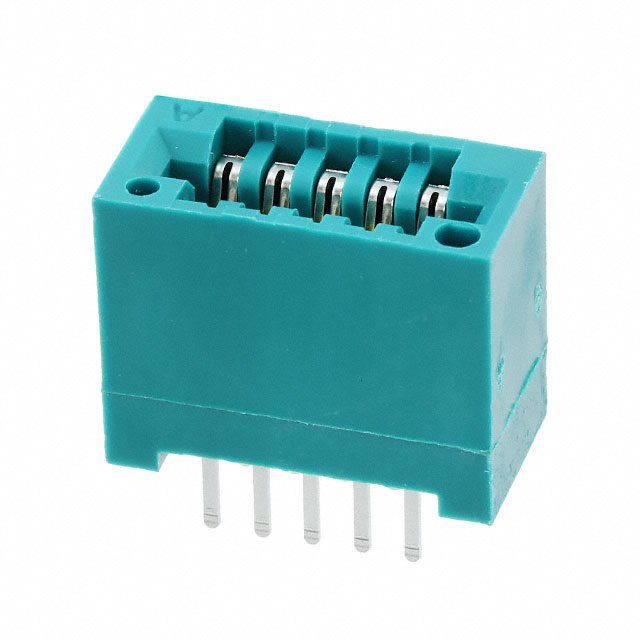

| 产品图片 | |
| 产品型号 | 345-010-520-201 |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 345 |
| 位/盘/排数 | 5 |
| 公母 | 母头 |
| 包装 | 散装 |
| 卡厚度 | 0.062"（1.57mm） |
| 卡类型 | 非指定 - 双边 |
| 安装类型 | 通孔 |
| 工作温度 | -65°C ~ 125°C |
| 排数 | 2 |
| 材料-绝缘 | 热塑性聚酯 |
| 标准包装 | 25 |
| 法兰特性 | - |
| 特性 | - |
| 端接 | 焊接 |
| 触头材料 | 铜，镍，锡合金 |
| 触头类型 | - |
| 触头镀层 | 金 |
| 触头镀层厚度 | - |
| 读数 | 双 |
| 针脚数 | 10 |
| 间距 | 0.100"（2.54mm） |
| 颜色 | 绿 |
